Оборудование АЗС, поддерживаемое системой GasKit

Подключение ГНК УЗСГ

ГНК УЗСГ отчетное устройство

ГНК УЗСГ блок питания

Подключение ГНК УЗСГ к системе управления GasKit

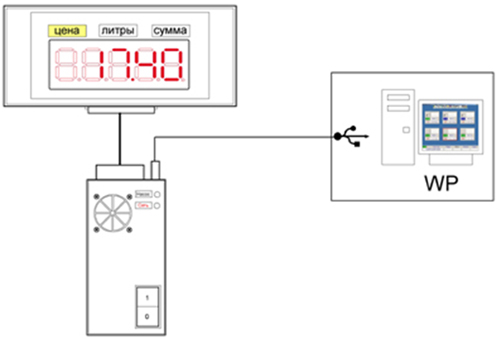

 Схема подключения ГНК УЗСГ

Подключение ГНК УЗСГ к компьютеру осуществляется через блок сопряжения (разработка "Технопроект"), который одновременно является источником питания с искробезопасной цепью для электроники ГНК УЗСГ. Поэтому для каждой ГНК требуется отдельный блок сопряжения.

К компьютеру блок сопряжения подключается через USB-порт. Для увеличения количества USB-портов на компьютере можно использовать USB-концентратор.

Для работы с блоком сопряжения через USB-порт необходимо установить драйвер at90usbxxx_cdc.inf, который находится на установочном диске GasKit в отдельном каталоге UZSG. Драйвер устанавливается вручную перед началом подключения УЗСГ (правой кнопкой мыши выбрать пункт "Установить"). В диспетчере устройств появится виртуальный com-порт (AT90USBxxx CDC USB to UART MGM (COM?)).

ГНК УЗСГ электроника

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

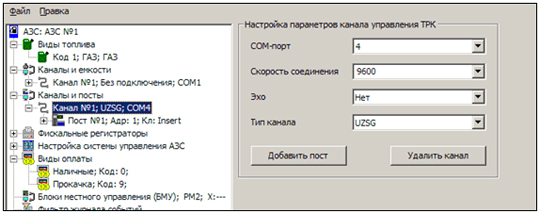

  1. Для каналов управления ТРК:

    • Номер COM - порта, к которому подключен канал управления;
    • Скорость соединения с ГНК – 9600;
    • Эхо отсутствует;
    • Тип создаваемого канала “UZSG”;

Подключение УЗСГ к GasKit

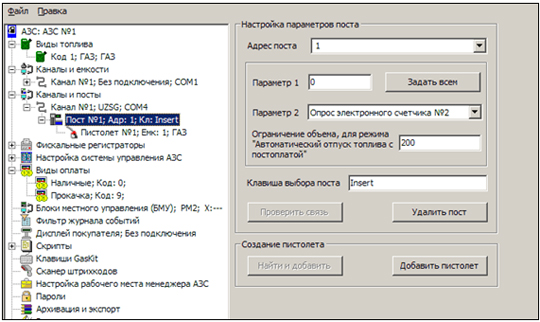

  1. Для параметров поста:
    • Адрес поста ТРК. Значения адресов постов в протоколе не используются.

    Параметры имеют следующее назначение:

    • Параметр 1 – определяет версию прошивки отсчетного устройства УЗСГ. Для прошивок, выпущенных до 30.09.09, "Параметр 1" равен 0.
    • Параметр 2 – определяет используемый суммарный счетчик.

      • Опрос обычного электронного счетчика – считывается обычный суммарный счетчик (с сотыми долями).
      • Опрос электронного счетчика № 2 – считывается суммарный счетчик 2 (только целые литра) (рекомендуемый параметр).

Подключение УЗСГ к GasKit


Вы можете задать вопрос в нашем форуме
