Оборудование АЗС, поддерживаемое системой GasKit

Подключение ТРК Tokheim с протоколом Tokheim

Версия ядра <=1.08

Подготовка электроники ТРК

ТРК Tokheim имеет три типа запуска:

  • Холодный пуск.
  • Горячий пуск.
  • Запуск для обслуживания.

Холодный пуск (COLD RESTART)

Для программирования всех параметров калькулятора ТРК требуется выполнить процедуру холодного пуска. Данный тип пуска может потребоваться при первом пуске ТРК, а также в случае появления сообщений об ошибках во время выполнения горячего пуска или запуска для обслуживания.

Внимание: Перед проведением процедуры COLD RESTART (Холодный пуск) необходимо отключить электропитание электроники ТРК. После выполнения процедуры холодного пуска потребуется полностью настроить конфигурацию ТРК.

Для выполнения сброса (обнуления) требуется:

1. Отключить электропитание электроники ТРК.
2. Проверить наличие интерфейсной платы WWC COMM TOKHEIM INTERFACE.

3. Снять джамперы W201 и W202, расположенные на центральной плате (Main Board v.4) электроники TOKHEIM.
4. Включить электропитание электроники ТРК.

ТРК перейдет в режим настроек и на дисплее отобразится мигающее сообщение "SEtUP PIncd". Для перехода к дальнейшим пунктам настройки потребуется ввод PIN-кода.

После ввода PIN-кода нажать клавишу "7". При вводе действительного PIN-кода ТРК выполнит процедуру самотестирования (мигающие 8-ки на дисплее) и перейдет к первому пункту меню настроек "cntrY code".

Вид дисплея при самотестировании:

Пункт меню cntrY code:

Программирование параметров работы ТРК TOKHEIM

Внимание: Для изменения параметров ТРК TOKHEIM необходима клавишная панель дистанционного управления (IRM) или внутренняя конфигурационная клавишная панель. Инфракрасный контроллер дистанционного управления является опцией.
В зависимости от версии ядра некоторые пункты меню могут отличаться от описанных далее.

Вид дистанционной клавишной панели (IRM):

Необходимо установить следующие параметры:

Код страны (обязательный параметр)

Необходимо установить параметр 0007, соответствующий "РОССИЯ". Для выбора параметра (кода) используется клавиша "9". Для возврата к значению "0000" необходимо нажать "0". Для подтверждения выбора и перехода к следующему меню нажать "7".

Если код страны не выбран, появится сообщение об ошибке.

Положение десятичной запятой Euro YES/NO

Необходимо установить значение "NO". Данный параметр определяет положение десятичной запятой, заданное по настройке (коду) для страны.

Для выбора параметра используется клавиша "9". Для подтверждения выбора и перехода к следующему меню нажать "7".

Положение десятичной запятой при отображении цены ScalE

Необходимое значение "0". В данном меню можно изменить положение десятичной запятой для цены за единицу.

Значение "Х" можно увеличить с помощью клавиши "9", пока не будет достигнуто нужное значение. Для подтверждения выбора и перехода к следующему меню нажать "7".

Единица измерения GALLON/LITER

Требуемое значение "no" для измерений в литрах. Это параметр задает единицы измерения продукта.

Для выбора параметра используется клавиша "9". Для подтверждения выбора и перехода к следующему меню нажать "7".

Код настройки diSP SEtUP (обязательный параметр)

Значение должно соответствовать гидравлической схеме.

Для выбора параметра используется клавиша "9". Для подтверждения выбора и перехода к следующему меню нажать "7".

Максимальное количество рукавов для сторон ТРК

Максимальное значение зависит от кода настройки, но не может быть больше 6.

Установить значение для правой стороны. Справа мигает значение "X". Значение "X" можно увеличить с помощью клавиши "9", пока не будет достигнуто нужное значение. Для переключения между сторонами нажать клавишу "8".

Установить значение для левой стороны. Слева мигает значение "X". Значение "X" можно увеличить с помощью клавиши "9", пока не будет достигнуто нужное значение. Для подтверждения выбора и перехода к следующему меню нажать клавишу "7".

Обнаружение утечки паров

После выполнения этого пункта меню необходимо установить перемычку W201.

Это последний пункт начальных настроек.

Внимание: На этом этапе выполнения начальных настроек необходимо вставить перемычку W201 во избежание повторного холодного пуска.

При этом происходит автоматический перезапуск калькулятора. В память EEPROM будут записаны новые конфигурационные данные.

Если в процессе автоматического перезапуска будут обнаружены несоответствия оборудования и заданных параметров, появится сообщение об ошибке.

Сообщение содержит код возникшей ошибки. Пояснения кодов содержатся в документации производителя.

Сообщения об ошибках мигают в течение нескольких секунд, после чего электроника переходит к первому пункту меню начальных установок.

Настройка WWC T1

Все дальнейшие настройки производятся на уровне техника АЗС.

Для перехода в режим конфигурации (сервисный) необходимо нажать клавишу "ON" на конфигурационной клавишной панели. Колонка перейдет в режим конфигурирования. На дисплее ТРК будет отображено текущее состояние ТРК – "conF".

Вид дисплея при переходе в режим настроек:

Важно: При проведении операций программирования все пистолеты на обеих сторонах ТРК должны быть повешены.

Дальнейший порядок действий:

1. Нажать клавишу "5" для перехода в меню технических настроек ТРК. На дисплее колонки будет отображен мигающий пункт входа в техническое меню "tEcH".

Вход в меню осуществляется по нажатию клавиши "7". Далее по запросу системы на ввод PIN-кода нужно еще раз нажать "7". На дисплее ТРК будет отображено сообщение с приглашением ввести четырехзначный PIN-код техника АЗС (мигает левый символ "-").

На этом этапе необходимо ввести PIN-код техника АЗС. При вводе недействительного PIN-кода на дисплее будет мигать сообщение "Error" в течение нескольких секунд, а затем калькулятор ТРК перейдет в предыдущее меню для ввода PIN-кода.

При вводе правильного PIN-кода ТРК перейдет к первому пункту меню технических настроек "diAG LoG" (журнал диагностики).

2. Переустановка термозащиты. Эта функция служит для управления термозащитой двигателя. Для перехода к соответствующему пункту меню используется клавиша "7" панели клавишного управления.

Если термозащита двигателя отключена, калькулятор не будет включать двигатель. Для выбора номера двигателя используется клавиша "8". Для переключения между "on" (Вкл) и "off" (Выкл) нажимать "9". Номер двигателя зависит от установок гидравлической системы ТРК. Для подтверждения выбора и перехода к следующему меню нажать "7".

Адрес узла (обязательный параметр)

Для программирования адреса правой стороны ТРК необходимо выбрать пункт меню "node Addr r", для левой – "node Addr L".

Адреса должны быть различными в пределах одного контроллера. Сначала задается адрес для правой стороны ТРК, а затем для левой.

Для увеличения значения используется клавиша "9". Для подтверждения выбора и перехода к следующему меню нажать "7".

Выход из режима обслуживания

Выйти из режима обслуживания можно на любом этапе программирования. Для выхода из режима необходимо нажимать клавишу "0".

Важно: Перед выходом из режима обслуживания необходимо, чтобы все пистолеты на обеих сторонах ТРК были повешены.

Для выхода из режима обслуживания нажать клавишу "OFF" дистанционной клавишной панели. Появится запрос о сохранении произведенных изменений в памяти ТРК:

При выходе из режима обслуживания и подтверждении запроса на сохранение параметров будет произведена проверка конфигурации (самотестирование).
В случае обнаружения критической ошибки в конфигурации на индикаторах ТРК появится сообщение "Error" и электроника перейдет к начальному меню настроек.

Подключение ТРК Tokheim к системе GasKit

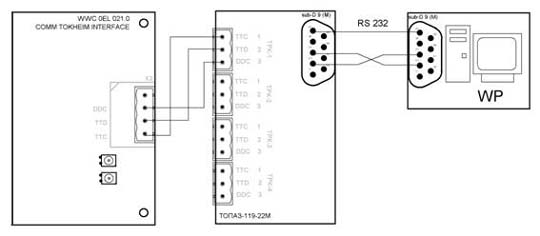

Подключение сигнального кабеля к колонке осуществляется к разъему X2 интерфейсной платы WWC 0EL 021.0 COMM TOKHEIM INTERFACE.

Настройка системы управления GasKit

При настройке системы управления в программе "Настройка GasKit" необходимо задать следующие параметры:

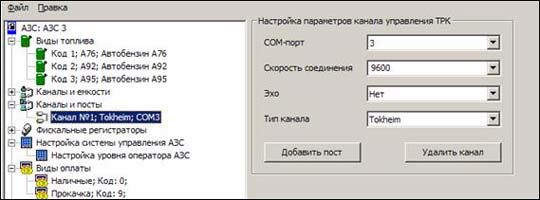

1. Для каналов управления ТРК:

  • Номер COM-порта, к которому подключена ТРК.
  • Скорость соединения с ТРК. Рекомендуемая скорость 9600.
  • Эхо "Нет".
  • Тип создаваемого канала "Tokheim".

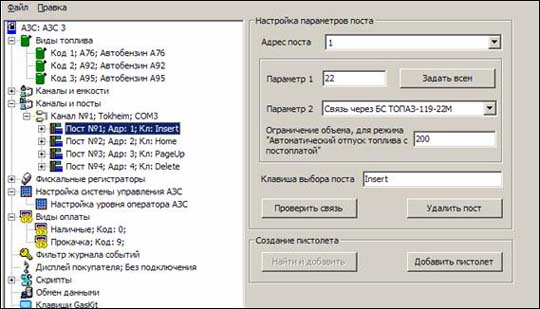

2. Для параметров поста:

  • Адрес поста ТРК. Адреса должны соответствовать заданным параметрам при программировании ТРК.
    Для Tokheim параметры имеют следующее назначение:
  • Параметр 1 – определяет точность числовых данных в протоколе.
    Число состоит из двух цифр:
    • Первая цифра определяет количество дробных знаков в значение объема отпуска.
    • Вторая цифра определяет количество дробных знаков в значение счетчика.
  • Например, если значения объемов и счетчиков измеряются в сотых долях литра, то параметр должен быть равен 22, а если в тысячных долях литра, то параметр должен быть равен 33.
  • Параметр 2 – определяет необходимость перевода блока сопряжения в режим преобразования интерфейса:
    • Связь без преобразования интерфейса – никакие команды перевода режима посылаться не будут.
    • Связь через БС ТОПАЗ-119-22М – при включении и после потери связи будет посылаться команда перевода в режим преобразования интерфейса, используемая в блоках сопряжения ТОПАЗ.


Вы можете задать вопрос в нашем форуме
