Оборудование АЗС, поддерживаемое системой GasKit

Подключение ТРК с контроллером ШТРИХ-ТРК-10М


ШТРИХ-ТРК-2К
ШТРИХ-ТРК-10М

Особенности ТРК серии Петро-Д, Петро-М, Петро-ML

В протоколе, разработанному НТЦ "ШТРИХ-M", адресуется не пост, а ТРК (контроллер ТРК).

Максимальная цена за литр продукта = 99.99 ед.

Максимальная доза отпуска = 9999.99 литров.

Минимальная доза задается в утилите PumpTst.exe.

Настройка контроллера ТРК

При подключении нескольких ТРК к одному каналу (COM-порту) управления, необходимо задать индивидуальный адрес каждому контроллеру. Для этого требуется открыть крышку процессорного модуля "Штрих-ТРК-10М".

Процессорный модуль ШТРИХ-ТРК-10М

Адрес контроллера "Штрих-ТРК-10М" задается при помощи DIP-переключателя, который расположен на электронной плате.


DIP-переключатель контроллера "Штрих-ТРК-10М"

Соответствие позиций и битов адреса указано на рисунке. Положение переключателей "ON" (на рисунке – верхнее положение) соответствует значению бита "1".

Ниже приведена таблица адресов:

Бит 0Бит 1Бит 2Бит 3Адрес
ONOFFOFFOFF1
OFFONOFFOFF2
ONONOFFOFF3
OFFOFFONOFF4
ONOFFONOFF5
OFFONONOFF6
ONONONOFF7
OFFOFFOFFON8
ONOFFOFFON9
OFFONOFFON10
ONONOFFON11
OFFOFFONON12
ONOFFONON13
OFFONONON14
ONONONON15
OFFOFFOFFOFF0

Все остальные параметры ТРК могут быть изменены при помощи программы PumpTst.exe, которая входит в комплект поставки системы управления GasKit.

Внимание: При включении устройства после длительного перерыва необходимо держать его под напряжением во включенном состоянии не менее 7 минут, и только после этого можно начинать программирование параметров или выдачу доз.

Параметры ТРК серии Петро-Д, Петро-М, Петро-ML

Основные настройки для подключения к системе управления GasKit находятся в полях 1…12 первого ряда таблицы №1. Рекомендуемые значения параметров таблицы №1 приведены ниже.

РядПолеПараметрыЗначение поля
11Таймаут протокола50
12Тип крана0
13Время откл. при отсутствии импульсов (сек.)180
14Время вкл. после снятия крана2
15Режим работы каналов1
16Дискретность датчика (мл)10
17Время отключения подсветки (сек.)30
18Условия старта1
19Округление1
110Минимальная доза2000
111Отложенная запись во FLASH0
112Масштаб отображения суммарного счетчика1
113Заводской номер###

Подробное описание параметров контроллера смотрите в инструкции по эксплуатации "Модульное отсчетное устройство "ШТРИХ-ТРК", предоставляемое производителем ТРК.

Настройка системы управления GasKit

Подключение ТРК к компьютеру осуществляется через RS-485 (плата CP-132).

При настройке системы GasKit необходимо задать следующие параметры:

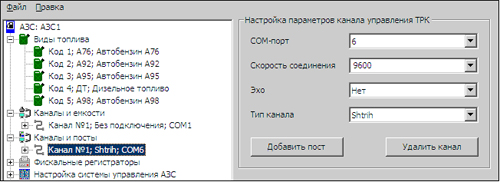

  1. Для каналов управления ТРК:

    Номер COM-порта, к которому подключен канал управления.

    • Скорость соединения с ТРК – 9600 или 4800;
    • Эхо отсутствует;
    • Тип создаваемого канала "Shtrih";

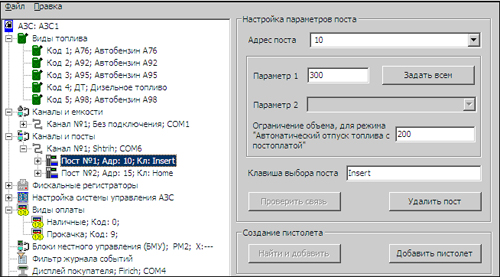

  1. Для параметров поста:

    В GkConfigurator принята следующая адресация постов:

    1-ая ТРК, 1-ая сторона: адрес = 10

    1-ая ТРК, 2-ая сторона: адрес = 15

    2-ая ТРК, 1-ая сторона: адрес = 20

    2-ая ТРК, 2-ая сторона: адрес = 25

    ...

    31-ая ТРК, 1-ая сторона: адрес = 310

    31-ая ТРК, 2-ая сторона: адрес = 315

    Параметры имеют следующее назначение:

    Параметр 1 – определяет объем (сотые литра) перехода на пониженный расход в конце дозы.

    Допустимый диапазон 50…300.

    Параметр 2 – не используется.
