Подключение ТРК Шельф

Производитель: НПК "Шельф", Украина.

Программирование параметров работы ТРК Шельф

Программирование параметров электроники ТРК производится с помощью клавиатуры на панели управления колонкой.

При включении колонки клавиатура находится в неактивном состоянии.

Чтобы активировать клавиатуру, нужно приложить электронный директорский ключ к контактам на кнопочной панели. При касании ключом к контактам ТРК подаст звуковой сигнал. На активность клавиатуры будет указывать мигающая точка на индикаторе "ОБЪЕМ" или "СУММА".

Далее необходимо нажать и удерживать клавишу "0" до появления надписи "dallas" на индикаторе "ОБЪЕМ". Затем снова приложить электронный директорский ключ к контактам на кнопочной панели. После звукового сигнала электроника автоматически перейдет в первую функцию меню - "Изменение цены", где первые два символа в верхнем окне указывают, при помощи какого ключа был осуществлен вход:
"do" - операторский, "dd" - директорский.

Назначение клавиш:

"A" - Переход к следующему пункту меню.

"B", "C" - Изменение параметра.

"D" - Возврат к предыдущему пункту меню.

"#" - Сохранение значения параметра (двойное нажатие).

"*" - Выход из режима (двойное нажатие).

Необходимо установить следующие параметры:

• адрес поста;
• режим работы;
• параметры связи.

Функция "Установка адресов"

Для осуществления связи между ТРК и системой управления GasKit каждому заправочному посту должен быть присвоен адрес. Допустимые адреса: 10, 15, 20, .., 90.

Внимание: Недопустимо использование одинаковых адресов для разных постов в пределах одного канала управления ТРК.

Для установки адресов ТРК используются клавиши "В" и "С". Выбранное значение адреса подтвердить клавишей "#".

Функция "Изменение режима работы"

Функция позволяет изменить режим работы колонки. ТРК может работать в трех режимах:

• Автономный режим HAnd. Ручной отпуск с использованием клавишной панели.
• Интерфейсный режим PC. Режим отпуска командами системы управления.
• Комбинированный режим PCHAnd. Разрешает отпуск топлива командами системы управления и ручной отпуск с подтверждением от системы управления.

Находясь в меню функции, клавишей "С" выбрать необходимый режим работы и два раза нажать "#" для сохранения параметра.

Для сопряжения работы с системой управления GasKit рекомендуется установить режим работы PC.

Функция "Изменение скорости обмена данными"

Данная функция позволяет установить скорость обмена данными по каналу связи с системой управления. Для изменения скорости используются клавиши "В" или "С". Для подтверждения выбора необходимо нажать клавишу "#" два раза.

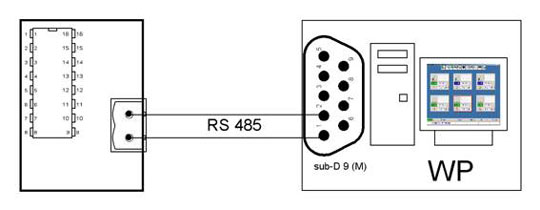

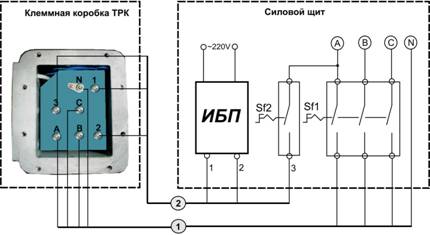

Подключение ТРК Шельф к системе GasKit

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

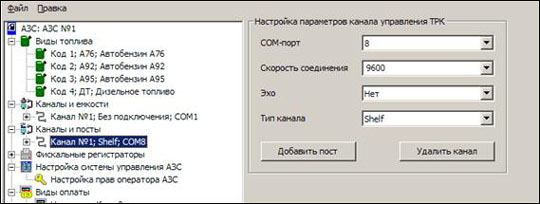

1. Для каналов управления ТРК:

• Номер COM-порта, к которому подключен канал управления.
• Скорость соединения с ТРК - 19 200 или 9600.
• Эхо отсутствует.
• Тип создаваемого канала "Shelf".

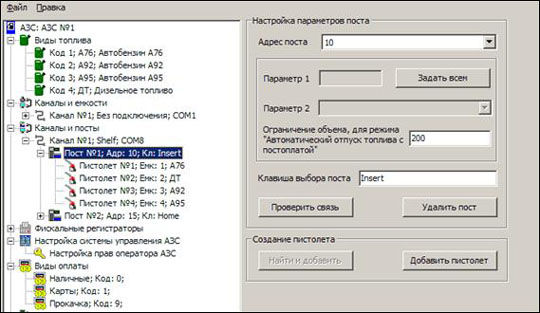

2. Для параметров поста:

• Адресу поста в GasKit соответствует адрес заправочного поста ТРК.
• Для ТРК Шельф "Параметр1", "Параметр2" не используются.

На одном посту не может быть более пяти пистолетов.
