Подключение ТРК "S-Bench" с использованием блока ТОПАЗ 119-15М1

Управление ТРК "S-Bench" может осуществляться от компьютерной системы управления с помощью блока сопряжения ТОПАЗ 119-15М1. Каждый такой блок может управлять 48 рукавами.

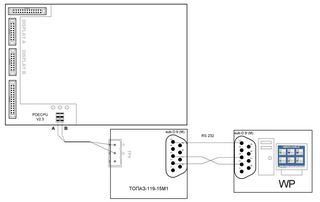

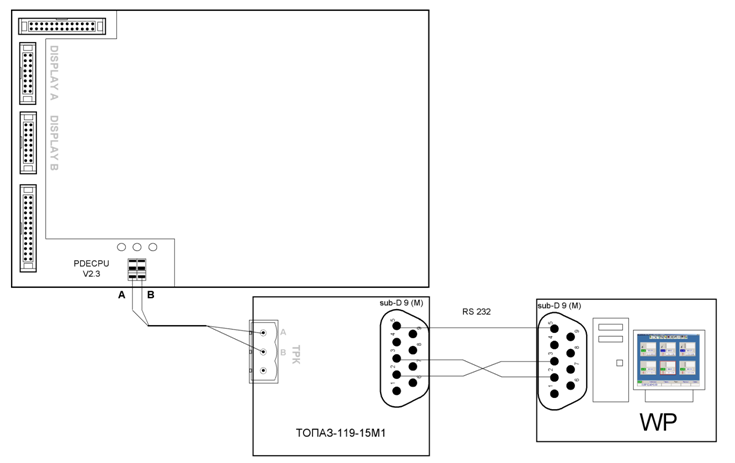

Подключение блока сопряжения ТОПАЗ 119-15М1 к процессорному блоку управления (PDECPU) ТРК "S-Bench"

Блок сопряжения ТОПАЗ 119-15М1 устанавливается в операторской и подключается к компьютеру по интерфейсу RS-232.
Дополнительную информацию можно получить в документации к блоку ТОПАЗ 119-15М1.



Подключение между ТРК "S-Bench" и ТОПАЗ 119-15М1 производится по интерфейсу RS-485.

Интерфейсный кабель RS-485 на стороне ТРК подключается к разъему "COM" процессорной платы PDECPU.

Подготовка контроллера PDECPU ТРК "S-Bench"

Существуют 3 варианта доступа к параметрам электронного блока колонки:

  • Режим оператора:
    Разрешено считывание значений базовых параметров с 01 по 07. Изменение параметров запрещено.

  • Режим менеджера:
    Разрешено считывание и установка параметров с 01 по 19. Режим используется для ввода регистрационных данных для работы колонки.

  • Режим обслуживания:
    Разрешено чтение и установка всех возможных параметров с 01 по 99.

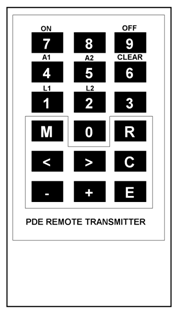

Для изменения параметров электроники может использоваться пульт дистанционного управления RT-1.



Для использования пульта RT-1 ТРК должна быть оборудована дисплеями с инфракрасными приемниками.

Вход в режим настроек:

<R> - Вход в режим оператора.
<M> - Вход в режим менеджера или режим обслуживания (в зависимости от введенного пароля).

Параметры электроники:


<+> - Переход к следующему значению параметра.
<-> - Переход к предыдущему значению параметра.
<E> - Изменение значения текущего параметра (если эта операция возможна).
<0>...<9> - Прямой переход на параметр с заданным числом.
<M>,<R> - Окончание режима настройки.

Изменение значений параметров и пароля:

<0>...<9> - Ввод числового значения и переход к следующему.
<+> - Инкремент текущей цифры параметра.
<-> - Декремент текущей цифры параметра.
<E> - Окончание изменения параметра и внесение в память.
<C> - Окончание изменения параметра без внесения в память.

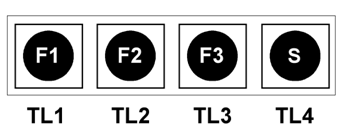

Для программирования электроники могут использоваться клавиши TL1(F1), TL2(F2), TL3(F3) и TL4(S), расположенные на процессорной плате ТРК.



Клавиша TL4(S) имеет значение "Shift".

Вход в режим настроек:

"F3" - Вход в режим оператора.
"Shift + F3" - Вход в режим менеджера или режим обслуживания (в зависимости от введенного пароля).

Параметры электроники:

"Shift + F1" - Переход к предыдущему параметру.
"F2" - Переход к следующему значению параметра.
"Shift + F2" - Переход к предыдущему значению параметра.
"F3" - Изменение значения изображенного в данный момент параметра.
"Shift + F3" - Выход из режима настройки.

Изменение значений параметров и пароля:

"F1" - Увеличение значения параметра.
"F2" - Уменьшение значения параметра.
"F3" - Переход к следующему разряду параметра.
"Shift + F3" - Переход к предыдущему разряду параметра.
"Shift + F1" - Ввод и сохранение значения параметра.
"Shift + F2" - Выход без сохранения значения параметра.

Режим работы ТРК

Параметр №12

Значение
Описание
0Автоматический режим
1Автоматический/ручной режим
2Автоматический/ручной с блокировкой
3Ручной режим
4Кредитный режим

Требуется установить "Автоматический режим".

Адрес поста

Параметр №21

Код
Описание
AАдрес стороны A ТРК
bАдрес стороны B ТРК

Допустимое значение в диапазоне от 0 до 50.

Коды продуктов

Параметр №24

Внимание: Важным моментом для сопряжения блока сопряжения "Топаз-119-15М1 Татсуно С-Бенч" с ТРК является правильная настройка 24-ой функции колонки. При неправильной настройке этой функции будет невозможен отпуск (пуск) ТРК.
Данную функцию необходимо привести к заводским настройкам (сбросить).

Положение
Описание
1Код продукта насоса 1
2Код продукта насоса 2
3Код продукта насоса 3
4Код продукта насоса 4
5Код продукта насоса 5

Необходимо привести к заводским значениям:
1=1, 2=2, 3=3, 4=4, 5=5

Скорость интерфейса обмена данными

Параметр №25

Значение
Описание
01200 Bd
12400 Bd
24800 Bd
39600 Bd
419200 Bd

Настройка блока сопряжения ТОПАЗ 119-15М1

Настройка блоков производится через компьютер с помощью программы настройки "Настройка Топаз-119-15" (Nastr11915.exe), которую можно загрузить с сайта производителя.

Основной задачей настройки блока является правильное присвоение адресов и режимов работы рукавов.

Внимание: Недопустимо использование одинаковых адресов для разных постов и пистолетов в пределах одного канала управления ТРК. При проведении программирования блока необходимо обеспечить подключение только одного устройства к интерфейсу управления, все остальные блоки нужно временно отключить.

Порядок работы с программой настройки:

  1. Запустить программу "Настройка Топаз-119-15".

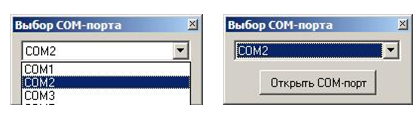

  2. В открывшемся окне "Выбор COM-порта" необходимо выбрать COM-порт компьютера, к которому подключен, настраиваемый блок сопряжения ТОПАЗ 119-15М1 и нажать клавишу "Открыть COM-порт".

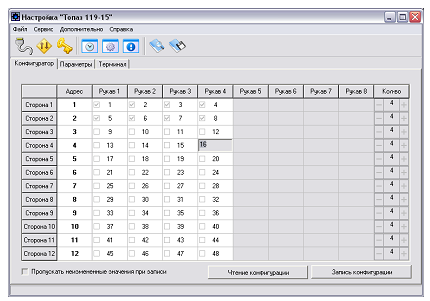

  3. Далее на вкладке "Конфигуратор" необходимо нажать клавишу "Чтение конфигурации".


  4. Задать необходимые параметры конфигурации. Сохранить конфигурацию нажатием кнопки "Запись конфигурации". Для записи параметров ввести пароль (по умолчанию - 1234).
  5. Далее на вкладке "Параметры" задать требуемые значения и сохранить нажатием кнопки "Записать все".

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

  1. Для каналов управления ТРК:

    • Номер COM-порта, к которому подключен канал управления.
    • Скорость соединения с ТРК - 9600.
    • Эхо отсутствует.
    • Тип создаваемого канала "Iskra".


  2. Для параметров поста:
    • Параметр 1 - определяет версию протокола Искра в блоке сопряжения:
      0 – версия 1.72;
      1 – версия 1.8.
    • Параметр 2 - определяет, поддерживает ли ТРК опрос электронных счетчиков. Зависит от версии программного обеспечения ТРК. Может принимать одно из следующих значений: С опросом электронных счетчиков - ТРК поддерживает опрос электронных счетчиков. Без опроса электронных счетчиков - ТРК не поддерживает опрос электронных счетчиков. <
