Оборудование АЗС, поддерживаемое системой GasKit

Подключение ТРК SANKI

Особенности ТРК SANKI:

  • Адрес ТРК должен быть в диапазоне от 1 до 255.

  • Количество пистолетов на каждом посту от 1 до 4.

  • Для каждой пары пистолетов используется одна плата управления.

  • В протоколе Sanki адресуется не пост, а ТРК.

  • Максимальная цена за литр продукта от 0.01 до 99.99 ед.

  • Максимальная доза отпуска = 9999.99 литров.

  • Адресация пистолетов выглядит следующим образом:

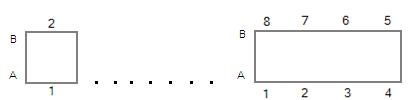

    Принцип адресации рукавов ТРК SANKI

Управление ТРК осуществляется по интерфейсу RS-485.

Изменение сетевого адреса контроллера ТРК

При подключении нескольких ТРК к одному каналу (COM-порту) управления необходимо задать индивидуальный адрес каждой ТРК. Для этого выполните следующие действия:

  • Нажмите последовательно клавиши "Отмена", "Цена", "Сумма" – на дисплее стороны А (позиция "Литры") отобразится текущий адрес.

  • Для смены адреса необходимо ввести число и нажать клавишу "Цена".

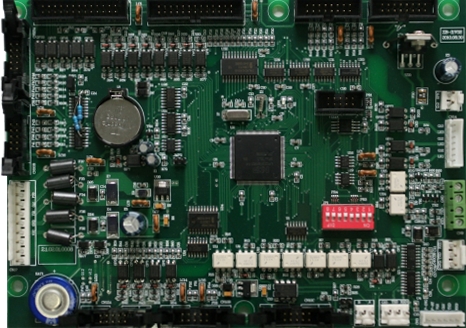

Центральная, процессорная плата ТРК SANKI

Положения джамперов:
Длина кабеля менее 300 м.Длина кабеля более 300 м.
    JMP1     OFF OFF
    JMP2     OFF ON
    JMP3     ON ON


Подключение к системе

Настройка системы управления GasKit для работы с ТРК SANKI

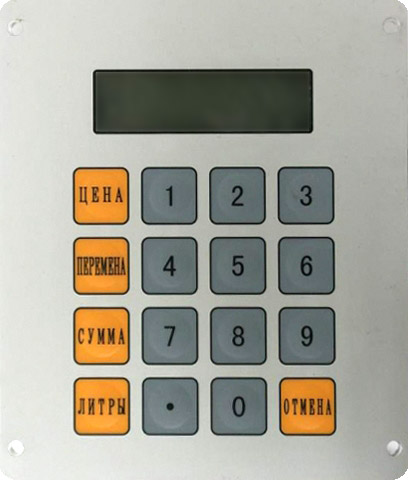

Клавиатура преднабора ТРК SANKI

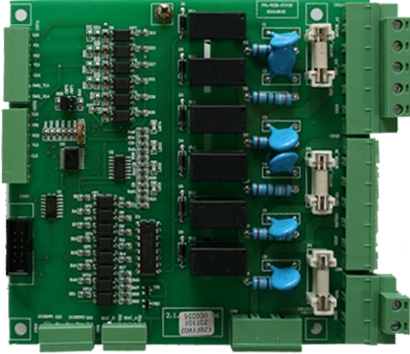

Плата управления ТРК SANKI

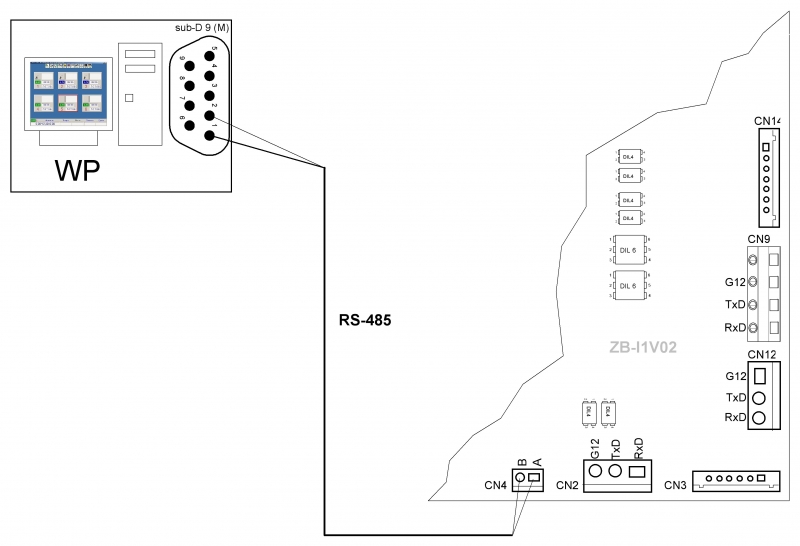

Подключение ТРК SANKI к компьютеру осуществляется через RS-485 (плата CP-132).

При настройке системы GasKit необходимо задать следующие параметры:

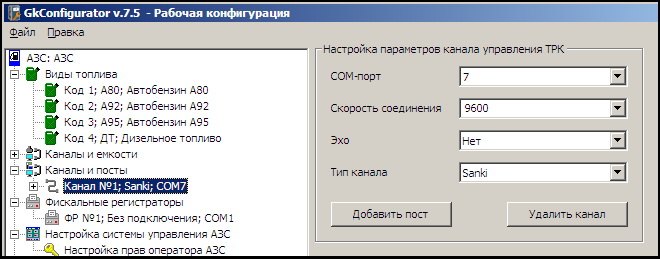

  1. Для каналов управления ТРК:
    • Номер COM-порта, к которому подключен канал управления.
    • Скорость соединения с ТРК – 9600.
    • Эхо отсутствует.
    • Тип создаваемого канала - Sanki.

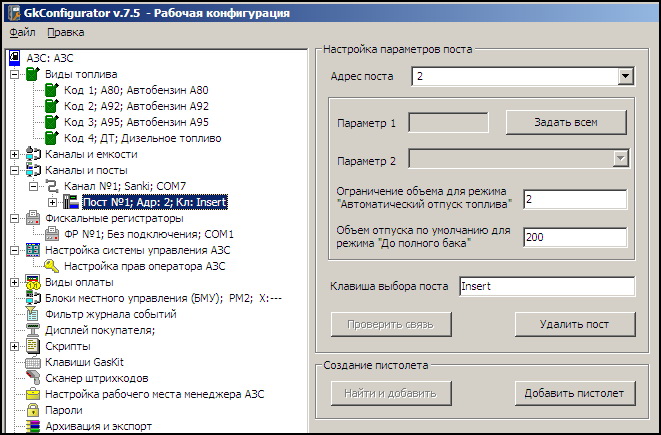

  2. Для параметров поста:
    • Значению адреса поста присваивается адрес ТРК.
    • Параметр 1 и Параметр 2 – не используются.



Вы можете задать вопрос в нашем форуме
