Подключение ТРК Petroleum Systems к системе управления GasKit

Минимальная доза отпуска = 2 л.

Максимальная цена за литр продукта = 99.99 ед.

Максимальная сумма отпуска = 9999.99 ед.

В комплект ТРК Petroleum Systems входит концентратор (один концентратор поддерживает работу 8 ТРК). Для соединения концентратора с компьютером используется интерфейс RS-232.

Настройка системы управления GasKit

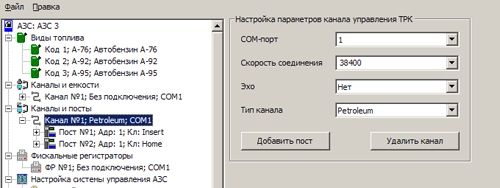

1. Для каналов управления ТРК:


   • Номер COM-порта, к которому подключена ТРК.


   • Скорость соединения с ТРК.


   • Эхо отсутствует.


   • Тип создаваемого канала "Petroleum".

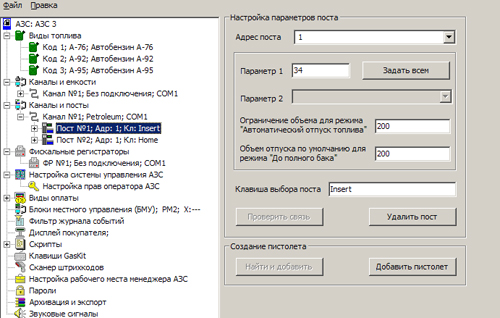

2. Для параметров поста:


   • Адрес поста ТРК. Значение адреса поста соответствует номеру выхода на плате концентратора (ТРК1 - 1, ТРК2 - 2, ...).
     Для ТРК с несколькими заправочными постами (конфигурации 3 и 4) адреса постов в пределах одной ТРК - ОДИНАКОВЫ.


   Параметры имеют следующее назначение:


   • Параметр 1 – определяет соответствие пистолетов ТРК номерам пистолетов в GasKit. Значение параметра содержит столько цифр, сколько пистолетов на посту, первая (левая) цифра определяет номер пистолета ТРК для первого пистолета в GasKit, вторая - для второго и т.д. Например, Параметр 1 = 34 означает, что первый пистолет поста будет управлять пистолетом номер 3 электроники ТРК, а второй – пистолетом номер 4.


   • Параметр 2 – не используется.



Особенности ТРК при работе с системой GasKit

1. Поддерживаются следующие режимы ТРК:


   • #0 - Два пистолета, до двух видов топлива. Рабочие шланги 0, 1. При подаче команды запуск дозы на шланги 2 или 3 команда игнорируется. Одновременно могут работать 0 и 1 шланги.


   • #2 - Четыре пистолета, до четырех видов топлива. Одновременно может работать только один из шлангов.


   • #3 - Четыре пистолета, до двух видов топлива. Одновременно могут работать 2 шланга. Два двухпистолетных поста с одинаковыми адресами.


   • #4 - Четыре пистолета, до четырех видов топлива, четыре табло. Одновременно может работать до четырех шлангов. Четыре однопистолетных поста с одинаковыми адресами.


   Не поддерживаются следующие режимы ТРК:


   • #1 - Четыре шланга (два пистолета), до двух видов топлива (0, 2 и 1, 3). Одновременно могут работать 2 шланга: (0 и 2), (0 и 3), (1 и 2) или (1 и 3). При поднятии первого пистолета в статусе присутствует поднятие шлангов 0 и 1, а при поднятии другого пистолета в статусе присутствует поднятие шлангов 2 и 3 (так как один пистолет на два шланга).



2. Не рекомендуется подключать ТРК с точностью датчиков более 100 импульсов на литр.
