Оборудование АЗС, поддерживаемое системой GasKit

Подключение ТРК НАРА с отсчетным устройством Топаз 106 ЦМ

Производитель: ЗАО "НАРА", Серпухов.

Подключение механических ТРК через ТОПАЗ-133-4-4ЦМ

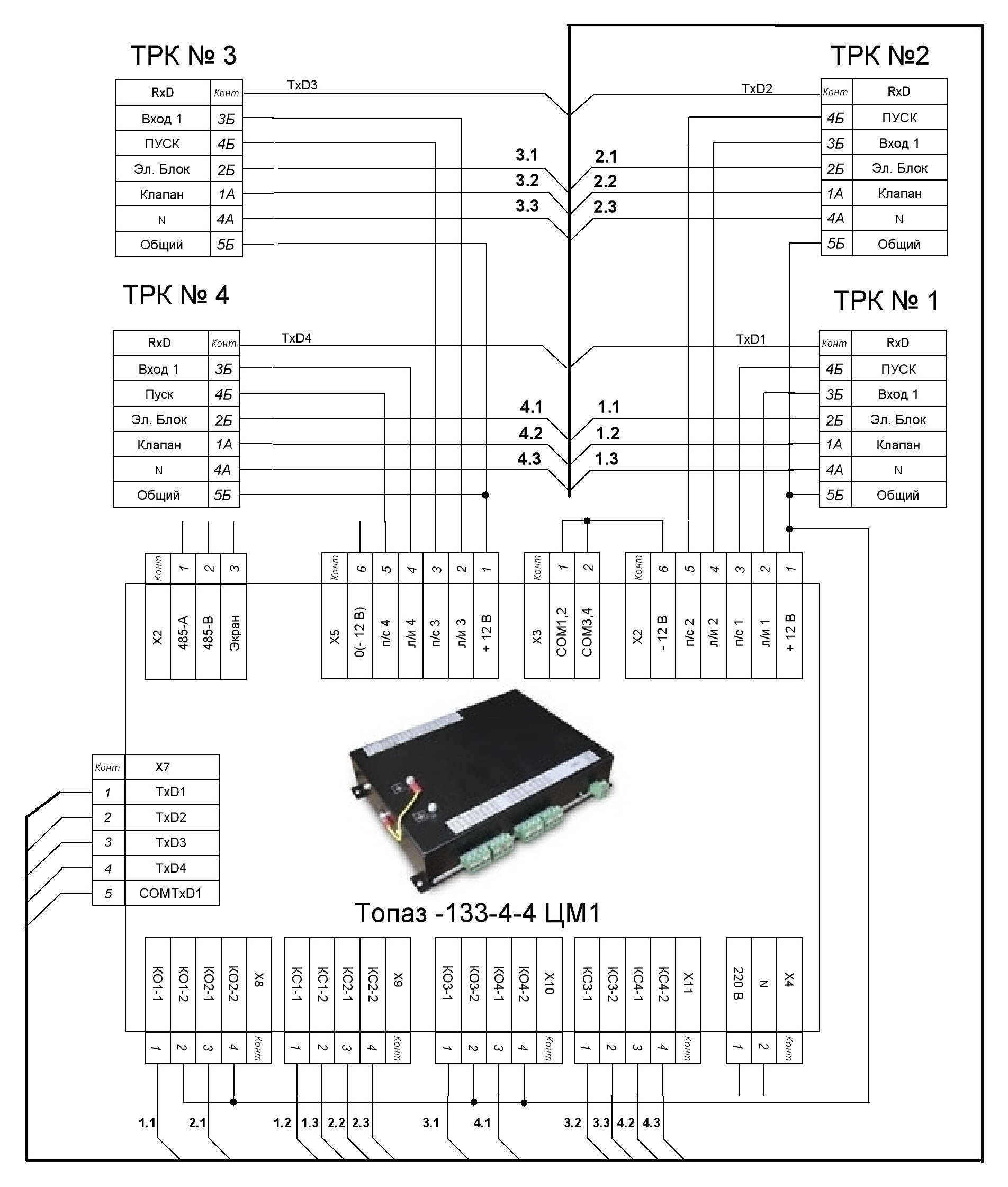

Схема подключения НАРА 27 Блок сопряжения ТОПАЗ-133-4-4ЦМ (разработчик Топаз-Электро) предназначен для управления топливораздаточными колонками, оснащенными механическими или электронными отсчетными устройствами с импульсным (неинтерфейсным) управлением.
Блок ТОПАЗ-133-4-4ЦМ обеспечивает одновременный отпуск топлива по четырем пистолетам.
Подключение блока сопряжения ТОПАЗ-133-4-4ЦМ к системе управления GasKit осуществляется по протоколу АЗТ 2.0, реализованному в драйвере Azt20Drv.
Для соединения с компьютером используется интерфейс RS-232.

Настройка блока сопряжения ТОПАЗ-133-4-4ЦМ

Предварительную настройку необходимо выполнять с помощью программы nast_mik.exe (разработчик Топаз):

  1. Открыть COM-порт.
  2. Проверить связь, считав версию программы в устройстве.
  3. Ввести пароль (1234).
  4. На закладке "Параметры рукавов" настроить конфигурацию на 4 стороны по одному пистолету. Галочками указать подключенные пистолеты и присвоить сетевые адреса. Записать значения.

    Внимание: Недопустимо совпадение адресов в пределах одного блока. Для каждого блока сетевые адреса пистолетов имеют сквозную нумерацию и начинаются с 1.

  5. На закладке "Режим работы" необходимо перевести блок в режим преобразования интерфейсов.

    Внимание: В случае прекращения электропитания блока режим преобразования интерфейсов будет сброшен.

  6. Выйти из программы.

Дальнейшую настройку блока следует производить в программе nastrojka_trk (разработчик Топаз). Блок должен находиться в режиме преобразования интерфейсов:

  1. Открыть COM-порт.
  2. Перейти на вкладку "Параметры" и для каждого пистолета установить параметры:
  • Время задержки автоматического пуска, сек. (код параметра 0х45) – 1;
  • Время задержки пуска колонки, сек. (код параметра 0х3D) – 0;
  • Время ожидания остановки насосного агрегата в случае досрочного прекращения отпуска топлива, сек. (код параметра 0х44) – 0;

Все остальные параметры могут быть заданы в соответствии с техническими характеристиками ТРК:
    • Число импульсов на литр в датчике объема;
    • Тип датчика снятия пистолета;
    • Тип клапана и пр.;
  1. Выйти из программы.

Подключение ТРК НАРА к блоку сопряжения ТОПАЗ-133-4-4ЦМ

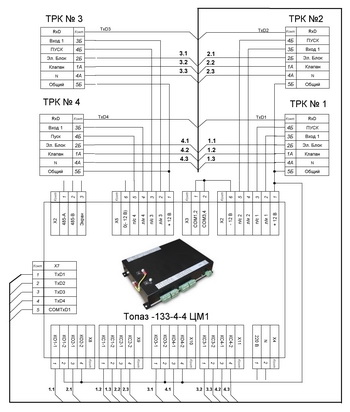

Подключение ТРК НАРА-27

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

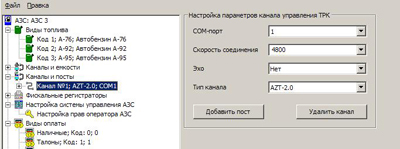

  1. Для каналов управления ТРК:
  • Номер COM-порта, к которому подключена ТРК (группа ТРК);
  • Скорость соединения с ТРК - 4800;
  • Эхо отсутствует;
  • Тип создаваемого канала "AZT-2.0";

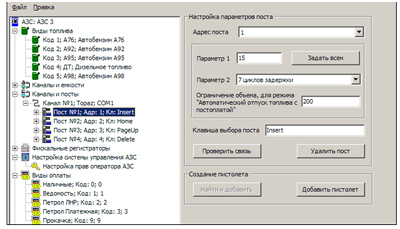

  1. Для параметров поста:
  • Адрес поста ТРК. Значения адресов постов в протоколе не используются;

Параметры имеют следующее назначение:

  • Параметр 1 – рекомендуемое значение – 15.
    Младшая (правая) цифра в Параметре1 определяет количество цифр в ответе по окончательному объему заправки. Значение зависит от типа ТРК и может быть равно "5" или "6".
    Старшая (левая) цифра в Параметре1 равна "1", если блок сопряжения ТОПАЗ используется как преобразователь интерфейса, и при включении блока необходимо послать команду перехода в режим преобразования;
  • Параметр 2 – определяет количество циклов задержки при получении окончательных данных заправки. Зависит от типа ТРК и может иметь значения от 3 и выше.
    При заниженном значении этого параметра окончательный объем, отображаемый в системе управления, может быть меньше, чем тот, который отображается на дисплее ТРК.
    При завышенном значении этого параметра завершение заправки в системе управления будет происходить с задержкой;


Вы можете задать вопрос в нашем форуме
