Подключение ТРК НАРА 5000/7000 с электронными блоками ТОПАЗ-106К2 или АГАТ-4К

Настройка ТРК НАРА 5000/7000

ТРК НАРА 5000/7000 могут комплектоваться блоком ТОПАЗ-106К2 или АГАТ-4К.

ТРК НАРА 5000/7000 настраиваются через компьютер с помощью программы настройки, которую можно загрузить с сайта производителя, или с пульта управления.

Порядок подключения ТРК НАРА 5000/7000:

1. Подключение ТРК НАРА 5000/7000 к компьютеру осуществляется через RS485 (плата CP-132). К каждому COM-порту можно подключить одну или несколько ТРК, но для первоначальной настройки ТРК нужно подключать по одной, чтобы избежать конфликтов одинаковых сетевых адресов.

2. С помощью программы настройки установить сетевые адреса для каждого пистолета всех ТРК. Для каждого канала (для каждого COM-порта) сетевые адреса пистолетов должны начинаться с 1 и иметь сквозную нумерацию.

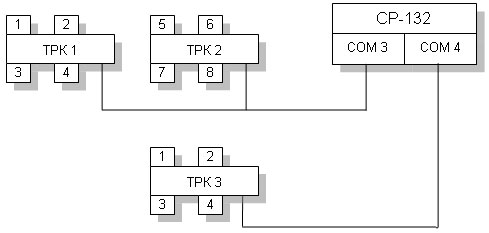

Пример правильной установки сетевых адресов пистолетов:

На канале COM3 адреса от 1 до 8;
На канале COM4 адреса от 1 до 4.

Особенности:

Максимальный объем - 990 литров или объем, стоимость которого не превышает 9999,99 рублей.

Настройка АСУ АЗС GasKit

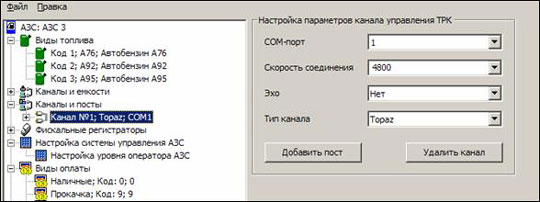

Настройка системы управления АЗС GasKit заключается в правильном указании номеров COM-портов, эха (нет) и скорости связи (4800).

Значения адресов постов в протоколе не используются. Соответствие между постами в АСУ АЗС GasKit и постами ТРК определяется по данным о количестве пистолетов на каждом посту.

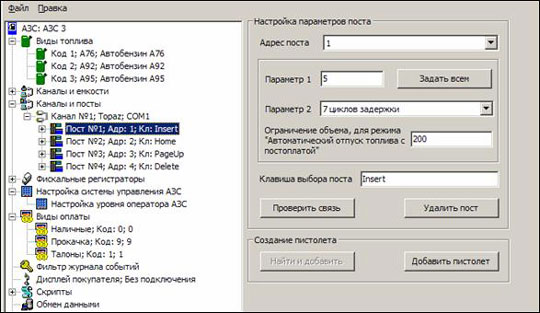

Для параметров поста:

• Параметр 1 - определяет количество цифр в ответе по окончательному объему заправки. Зависит от типа ТРК и может быть равен 5 или 6.
  Для ТРК с электроникой АГАТ-4К версия 2300, где реализован протокол АЗТ,
  параметр 1 должен быть равен 1.
• Параметр 2 - определяет количество циклов задержки при получении окончательных данных заправки. Зависит от типа ТРК и может иметь значения от 3 и выше.
  При заниженном значении этого параметра окончательный объем, отображаемый в системе управления, может быть меньше, чем тот, который отображается на дисплее ТРК.
  При завышенном значении этого параметра завершение заправки в системе управления будет происходить с задержкой.
