Подключение ТРК Ливенка к системе управления АЗС GasKit

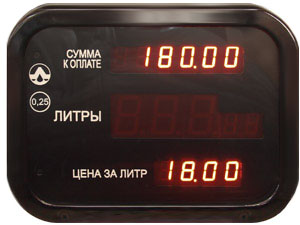

ТРК Ливенка (КУП-10)

Контроллер управления КУП-10..19 (ОАО Промприбор, г. Ливны) предназначен для управления топливораздаточной колонкой (ТРК) Ливенка, имеющей до 8 раздаточных кранов (пистолетов).

Для соединения между компьютером и блоком сопряжения используется интерфейс
RS-232. Для соединения между блоком сопряжения и ТРК используется токовая петля
(current loop) 20 mA.

Настройка контроллера КУП-10..19

Для настройки конфигурации контроллера КУП-10..19 используется программа LivnyUtil.exe.

1. Открыть COM-порт.

2. Установить флаг в поле "Учитывать эхо сигнала".

3. Ввести пароль "1234" для изменения параметров КУП.

4. Перейти на вкладку "Сетевые адреса" и задать сетевые адреса
пистолетов для 1-ой и 2-ой стороны.

Внимание: Рабочий сетевой адрес пистолета может быть в диапазоне от 1 до 31.
Недопустимо использование одинаковых сетевых адресов на одном канале
управления ТРК. Для всех ТРК, подключенных к одному каналу, сетевые адреса
всех пистолетов должны иметь сквозную нумерацию и начинаться с 1 (1, 2, 3, ...).
Для трехтопливных ТРК адреса 4-го и 8-го пистолетов должны быть вне рабочего диапазона (32).

5. Перейти на вкладку "Флаги" и установить стандартное значение параметров (кнопка "Установить стандартные").

Все остальные параметры могут быть заданы в соответствии с техническими характеристиками ТРК.

6. Выйти из программы.

Важно: После записи данных (сетевые адреса, юстировка) КУП
необходимо выключить и включить через 10 секунд.

Настройка системы управления GasKit.

При настройке системы GasKit необходимо задать следующие параметры:

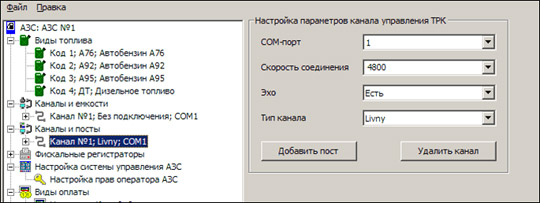

1. Для каналов управления ТРК:

  • Номер COM-порта, к которому подключен канал блока сопряжения BS-04-CL6-20.
  • Скорость соединения с блоком сопряжения - 4800.
  • Эхо присутствует.
  • Тип создаваемого канала "Livny".

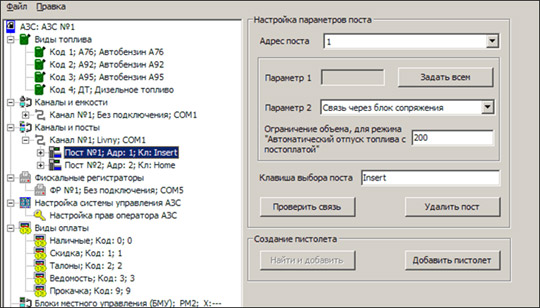

2. Для параметров поста:

  • Адрес поста ТРК. Значения адресов постов в протоколе не используется.

Параметры имеют следующее назначение:

  • Параметр 1 - не используется.
  • Параметр 2 - определяет необходимость перевода блока сопряжения в режим преобразования интерфейса:
    • Связь через блок сопряжения - никакие команды перевода режима посылаться не будут. Для BS-04-CL6-20 или подобных.
    • Связь через БС ТОПАЗ-119 - при включении и после потери связи будет посылаться команда перевода в режим преобразования интерфейса, используемая в блоках сопряжения ТОПАЗ (при использовании БС ТОПАЗ-119 эхо отсутствует).

Назначение блока сопряжения BS-04-CL6-20

В составе системы GasKit для управления топливораздаточными колонками Ливенка используется блок сопряжения BS-04-CL6-20.

Блок сопряжения BS-04-CL6-20 предназначен для преобразования интерфейса RS232 в токовую петлю (current loop) 20mA.

Блок сопряжения BS-04-CL6-20 позволяет подключить к компьютеру до 12 топливораздаточных колонок (ТРК). При этом могут быть задействованы 6 каналов RS232.

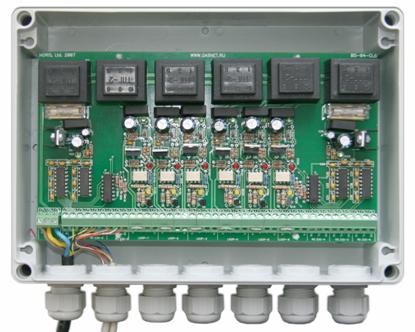

Вид блока сопряжения BS-04-CL6-20 без крышки:

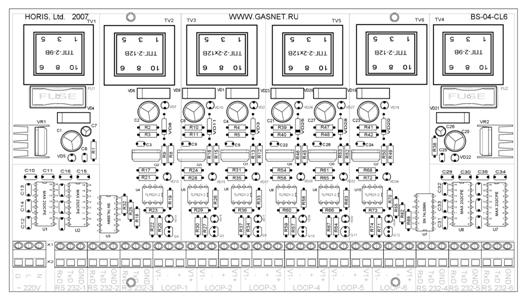

Схема расположения элементов на плате BS-04-CL6-20:

Технические данные

Параметр Значение
Число каналов RS232 6
Поддерживаемые линии RxD, TxD
Возможность подключения к каждому RS232 нескольких
CURRENT LOOP
есть
Интерфейс CURRENT LOOP 20 mA
Число каналов CURRENT LOOP 6
Максимальное число ТРК на каждом канале CURRENT LOOP 2
Максимальное число ТРК для всего устройства 12
Максимальное падение напряжения на каждом приемопередатчике ТРК 3.5 В
Возможность работы CURRENT LOOP в активном режиме есть
Возможность работы CURRENT LOOP в пассивном режиме есть
Изолированный источник питания для каждого канала
CURRENT LOOP
есть
Максимальная скорость передачи данных, bps 9600
Потребляемая мощность, не более 30 Вт
Напряжение питания 220 В

Подключение кабеля сетевого питания

Подключение сетевого питания осуществляется через разъем Х1. Провод заземления необходимо соединить с клеммой G.

Подключение BS-04-CL6-20 к компьютеру

Подключение BS-04-CL6-20 к компьютеру производится через кабели с разъемами DB9 или DB25.

Схема распайки кабеля:

Контакт на BS-04 Сигнал Разъем DB9 Разъем DB25
R RxD 3 2
T TxD 2 3
G Ground 5 7

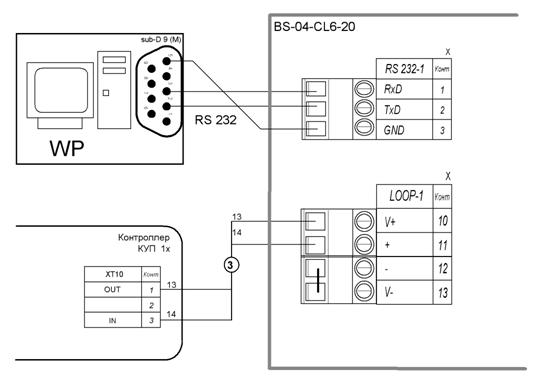

Подключение ТРК Ливенка к системе управления с использованием блока сопряжения BS-04-CL6-20

Подключение ТРК Ливенка
