Оборудование АЗС, поддерживаемое системой GasKit

Подключение ТРК INSTRUMENTOINTI (Gascomm, Voltage Line)

Подготовка электроники ТРК

Для корректной работы электроники перед изменением настроек электроники ТРК рекомендуется произвести сброс настроек (MANUAL RESET).

Внимание: Перед проведением процедуры MANUAL RESET (Ручной сброс) необходимо отключить электропитание электроники ТРК.

Для выполнения сброса (обнуления) требуется:

1. Отключить электропитание электроники ТРК.

2. Кратковременно (1-2 секунды) переставить джампер J7 в правое положение.

3. Вернуть джампер в положение NORMAL (левое).

Настройка ТРК INSTRUMENTOINTI

Последовательность действий:

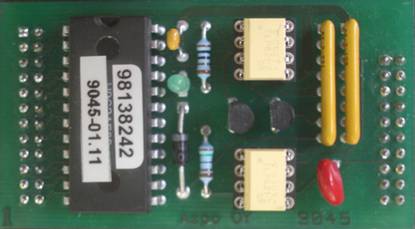

1. Установить интерфейсную плату Interface 9045, поддерживающую работу по интерфейсу Voltage Line.

2. Проверить положение джамперов J2, J3 и J7 на плате Interface 2818. Джамперы J2, J7 должны находиться в левом, а джампер J3 в правом положениях.

3. Проверить наличие элементов U15, U16 (оптопары) на плате Interface 2818. Оптопары U15, U16 должны быть установлены на своих штатных местах (панельках).

4. Проверить наличие элемента U3 (ПЗУ) с предустановленным протоколом Gascomm.

5. Задать необходимую скорость обмена с компьютером системы управления АЗС (Setup baud rate). Скорость обмена устанавливается при помощи джампера J4.

Соответствие положений джампера J4 скоростям обмена:

Положение джампера Скорость обмена, bps
1 300
2 600
3 1200
4* 2400
5 4800
6 9600

6. Включить электропитание электроники ТРК. На индикаторах (дисплеях) ТРК в области "ЦЕНА" будет отображен код ошибки "50 F.AIL" (Unit prices missing).

Пример отображения кода ошибки 50 на дисплее ТРК в результате сброса параметров

Программирование параметров работы ТРК INSTRUMENTOINTI

Внимание: Для проведения операций изменения параметров работы ТРК необходимо наличие подключенного сервисного пульта управления ТРК.

Для переключения в режим настройки (сервисный) необходимо перевести переключатель "S1", расположенными в нижней части интерфейсной платы Interface 9102В, из положения USE в положение Service.

Для переключения между сторонами ТРК используется переключатель "S2", расположенный рядом с "S1". Переключатель имеет два положения "А" и "В" соответствующие сторонам (постам) ТРК.

Важно: При проведении операций программирования все пистолеты на обеих сторонах ТРК должны быть повешены.

Для начала работы ТРК необходимо задать цены на продукты.

1. Установка параметра "Цена" с помощью сервисной клавиатуры. (Unit price, grade …)
Цены задаются для каждого пистолета каждой из сторон отдельно. Для переключения между сторонами необходимо воспользоваться переключателем "Service Keyboard Control Switch". Переключатель может находиться в положении "Dispenser side A" или "Dispenser side B", что определяет работу со стороной А или В соответственно.

Пример задания цен на стороне А (переключатель "S2" в положении "А"):

Для первого пистолета: "А1", цена, "="
Для второго пистолета: "А2", цена, "="
Для третьего пистолета: "А3", цена, "="
Для четвертого пистолета: "А1", "Е", цена, "="
Для пятого пистолета: "А2", "Е", цена, "="

Аналогично задаются цены для второй стороны (переключатель "S2" в положении "В").

2. Установка десятичного знака (Decimal point setting)
Данный параметр задает количество отображаемых знаков после десятичной точки параметра "Цена" (положение десятичной точки). Для изменения параметра необходимо последовательно нажать клавиши "Н", "Е", "1" и для перемещения точки нажимать "0" или "1". Нажатием клавиши "0" точка перемещается влево (количество знаков после точки увеличивается), а нажатием "1" вправо (количество знаков после точки уменьшается) соответственно. Для записи значения необходимо нажать "=".

Важно: После окончания программирования параметров электроники нужно перевести переключать "S1" в положение USE.

Подключение ТРК INSTRUMENTOINTI к системе GasKit

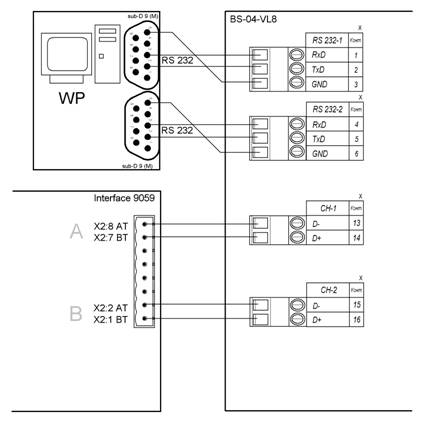

Подключение сигнального кабеля к колонке осуществляется к разъему Х2 платы Interface 9059 (D1723-01 control and data communication). Используются пары контактов 1(АТ), 2(ВТ) и 7(АТ), 8(ВТ) разъема Х2, где 1, 7 - "+", 2, 8 - "-".

Назначение блока сопряжения BS-04-VL8

В составе системы GasKit для управления топливораздаточными колонками Instrumentointi с протоколом Gascomm по интерфейсу Voltage Line используется блок сопряжения BS-04-VL8.

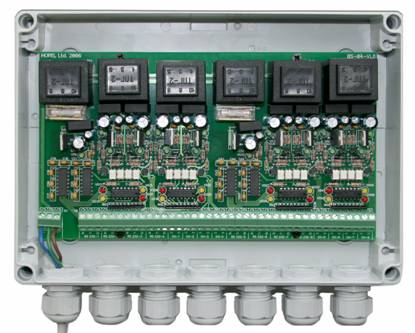

Вид блока сопряжения BS-04-VL8 без крышки:

Блок сопряжения BS-04-VL8 предназначен для преобразования интерфейса RS 232 в интерфейс VOLTAGE LINE.

BS-04-VL8 имеет 8 электрически изолированных каналов для подключения топливораздаточных колонок (ТРК).

Блок сопряжения BS-04-VL8 позволяет подключить к компьютеру до 8 однопостовых ТРК или до 4 двухпостовых. При этом могут быть задействованы 8 каналов RS 232.

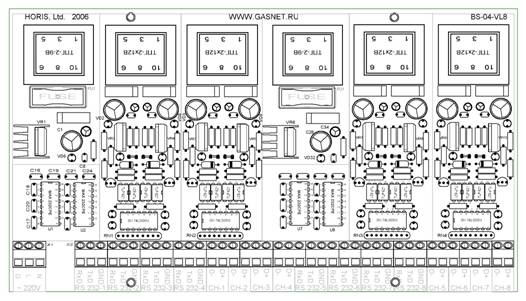

Схема расположения элементов на плате BS-04-VL8:

Параметр Значение
Число каналов RS 232 8
Поддерживаемые линии RxD, TxD
Число каналов VOLTAGE LINE 8
Максимальное число постов ТРК на каждом канале
VOLTAGE LINE
1
Максимальное число ТРК/постов ТРК для всего устройства 8
Возможность работы VOLTAGE LINE в активном режиме есть
Возможность работы VOLTAGE LINE в пассивном режиме есть
Изолированный источник питания для каждого канала VOLTAGE LINE есть
Максимальная скорость передачи данных, max 19200
Напряжение питания 220 В

Настройка системы управления GasKit

Протокол Gascomm не имеет адресации, поэтому управление каждого поста ТРК осуществляется по своему каналу. При настройке системы GasKit необходимо задать следующие параметры:

1. Для канала управления поста ТРК:

  • Номер COM-порта, к которому подключен пост ТРК.
  • Скорость соединения с ТРК. Рекомендуемая скорость 2400. Зависит от положения джампера J4 на интерфейсной плате Interface 2818.
  • Эхо отсутствует.
  • Тип создаваемого канала "Autotank-Gascomm".

2. Для ТРК INSTRUMENTOINTI параметры имеют следующее назначение:

  • Параметр 1 - определяет формат денежных значений в протоколе управления ТРК. Число состоит из двух цифр:
    • Первая цифра определяет количество дробных знаков в цене за литр. Может принимать значения от 2 до 4.
    • Вторая цифра определяет количество дробных знаков в окончательной сумме заправки. Может принимать значения от 0 до 3.
    Рекомендуемое значение для поля «Параметр 1»: 22.

  • Параметр 2 - определяет длительность периода пустых ответов, когда пистолет считается повешенным. В протоколе ТРК INSTRUMENTOINTI не предусмотрен сигнал, подающийся при вешении пистолета. Понять, что пистолет повешен, можно только косвенно по тому, что повешенный пистолет посылает только пустые сообщения.
    Параметр задает целое количество секунд этого периода от 1 и выше.
    Рекомендуемое значение для поля «Параметр 2»: 4.

    Заниженное значение параметра приводит к тому, что снятие пистолета на ТРК неправильно отображается на дисплее системы управления (снят - повешен - снят).
    Завышенное значение приводит к большой задержке отображения снятого пистолета на дисплее системы управления.
