Оборудование АЗС/АГЗС, поддерживаемое системой GasKit

Газонаполнительные колонки (ГНК) FAS

Производитель: Flussiggas-Anlagen GmbH.
Модели: FAS-120, FAS-220, FAS-230.

Управление ГНК FAS может осуществляться от компьютерной системы управления с помощью блока сопряжения ТОПАЗ 119-9. Каждый такой блок может управлять одним или двумя рукавами одного вычислителя ER 4.

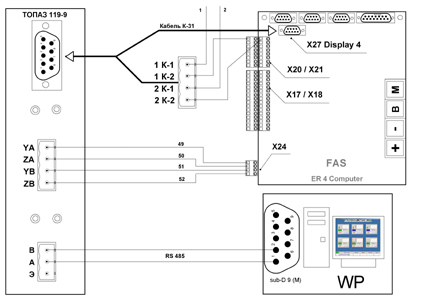

Подключение блока сопряжения ТОПАЗ 119-9 к контроллеру ER 4

Блок сопряжения ТОПАЗ 119-9 устанавливается непосредственно в отсек электроники ГНК и подключается к компьютеру по интерфейсу RS-485.

При подключении блока к вычислителю ER 4 используются кабели "К30" и "К31", входящие в стандартный комплект поставки устройства. Дополнительную информацию можно получить в документации к блоку ТОПАЗ 119-9.

Подключение блока сопряжения ТОПАЗ 119-9 к контроллеру ER 4

Подготовка контроллера ER 4

Для возможности работы от компьютерной системы управления необходимо отключить блокировки ER 4 и активировать интерфейсный режим работы.
Для этого:

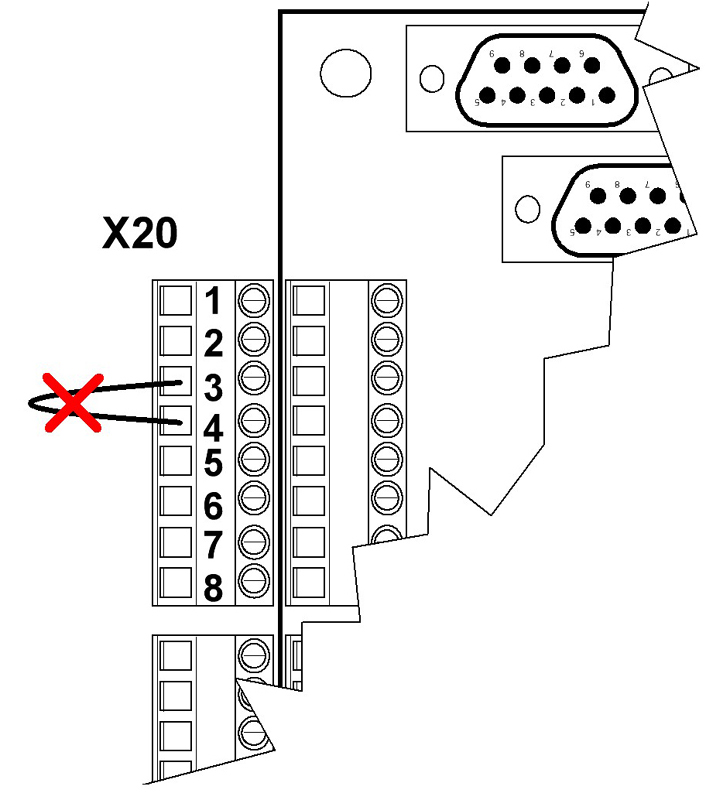

Отключить питание электроники от электросети. Удалить перемычку между 3 и 4 контактами на разьеме "Х20" электронного блока ER 4 для перевода ГНК в интерфейсный режим работы.

Оборудование АЗС/АГЗС. Управление ГНК FAS

Удалить перемычки блокирующих переключателей расположенные на контактах 5 и 6 (вторая сторона), 7 и 8 (первая сторона). Эти перемычки могут располагаться в нижней (вводной) распределительной коробке ГНК.

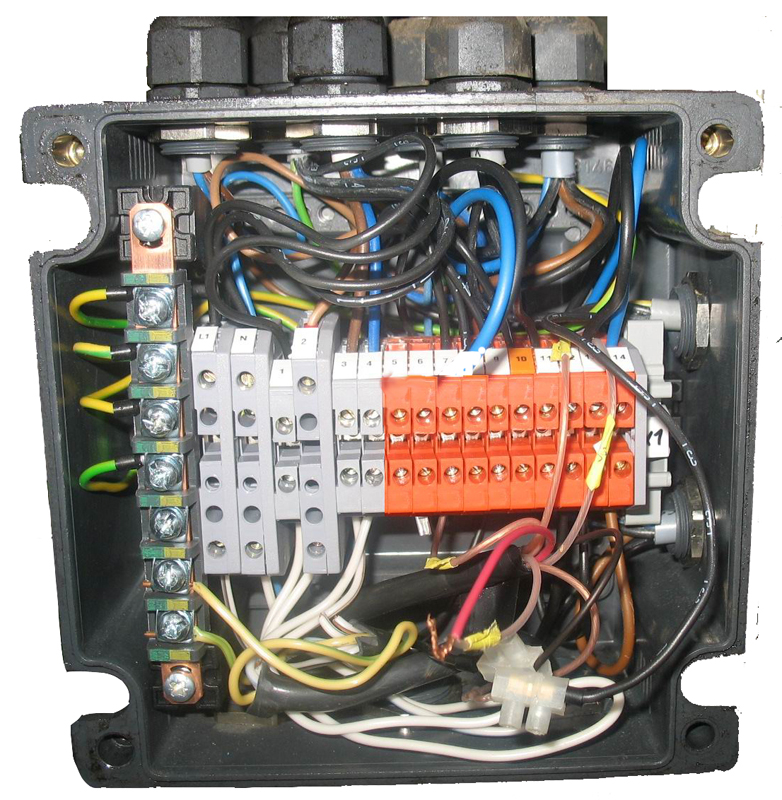

Распределительная коробка ГНК

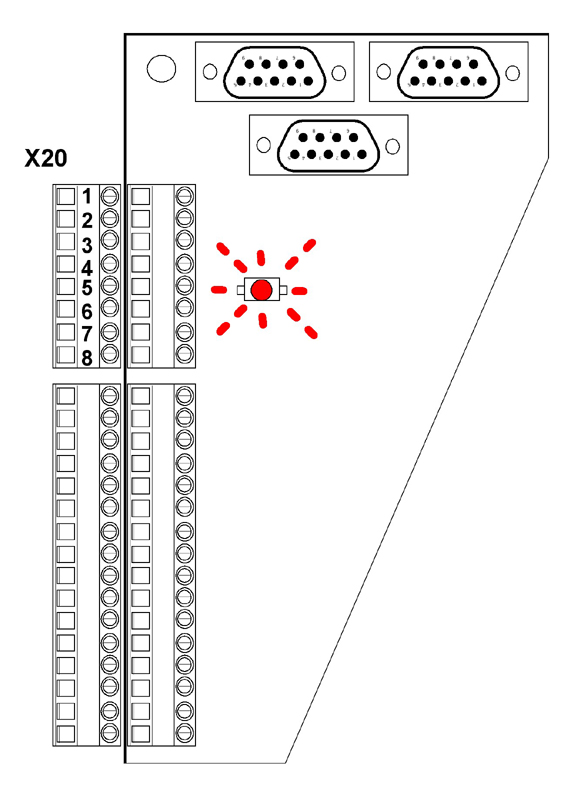

Включить питание электронного отсчетного устройства ER 4. При правильном подключении блока сопряжения к электронике ГНК на центральной плате ER 4 должен замигать красный светодиод, расположенный рядом с разьемом "Х20".

Настройка ГНК FAS

После ответа блока мигание диода прекратится. В случае отсутствия связи между блоком сопряжения ТОПАЗ 119-9 и электроникой ER 4, на дисплее колонки будет отображен код ошибки "Е-50" (Ошибка передачи данных).

Настройка блока сопряжения ТОПАЗ 119-9

В инструкции описана программа настройки ТОПАЗ 106К Версии: 4.50.

В большинстве случаев может потребоваться настроить блоки ТОПАЗ 119-9 для корректной работы в составе системы управления.

Внимание: Настройку блока ТОПАЗ 119-9 можно произвести только после подключения всех кабелей к электронике колонки. Питание блока осуществляется от цепей питания ТРК.

Настройка блоков производится через компьютер с помощью программы настройки "Настройка Топаз-106К", которую можно загрузить с сайта производителя.

Внимание: Недопустимо использование одинаковых адресов для разных постов и пистолетов в пределах одного канала управления ТРК. При проведении программирования блока необходимо обеспечить подключение только одного устройства к интерфейсу управления, все остальные блоки нужно временно отключить.

Порядок работы с программой настройки:

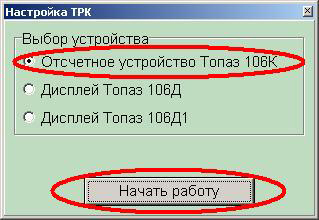

  1. Запустить программу "Настройка Топаз-106К", выбрать устройство "Отсчетное устройство Топаз 106К" и нажать клавишу "Начать работу";

    Настройка ГНК FAS

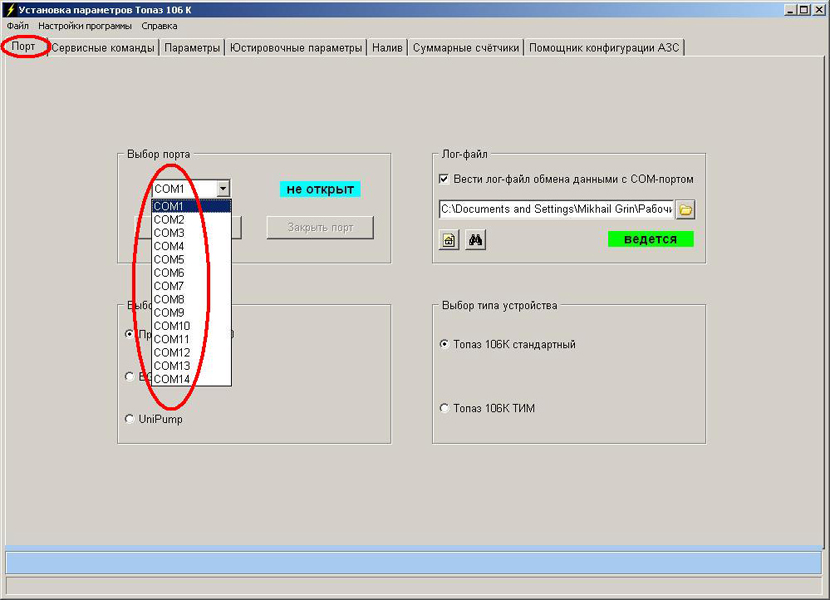

  2. На открывшейся вкладке "Порт" необходимо выбрать COM-Порт компьютера, к которому подключен, настраиваемый блок сопряжения ТОПАЗ 119-9 и нажать клавишу "Открыть порт";

    Настройка ГНК FAS

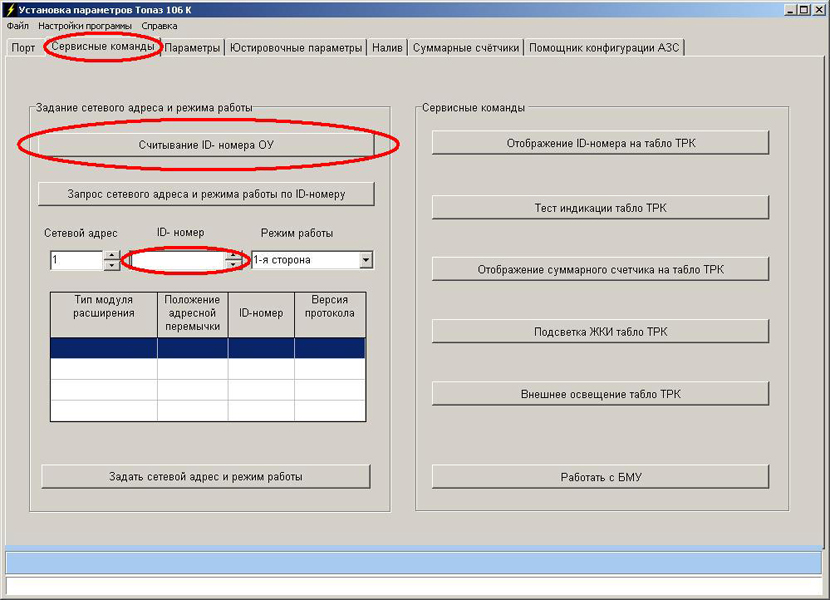

  3. Далее требуется перейти на вкладку "Сервисные команды" и нажать клавишу "Считывание ID- номера ОУ". При успешном считывании ID- номера устройства этот номер будет отображен в поле "ID номер", а в строке состояния, подсвеченной зеленым цветом, отобразится сообщение об успешном считывании ID- номера;

    Настройка ГНК FAS

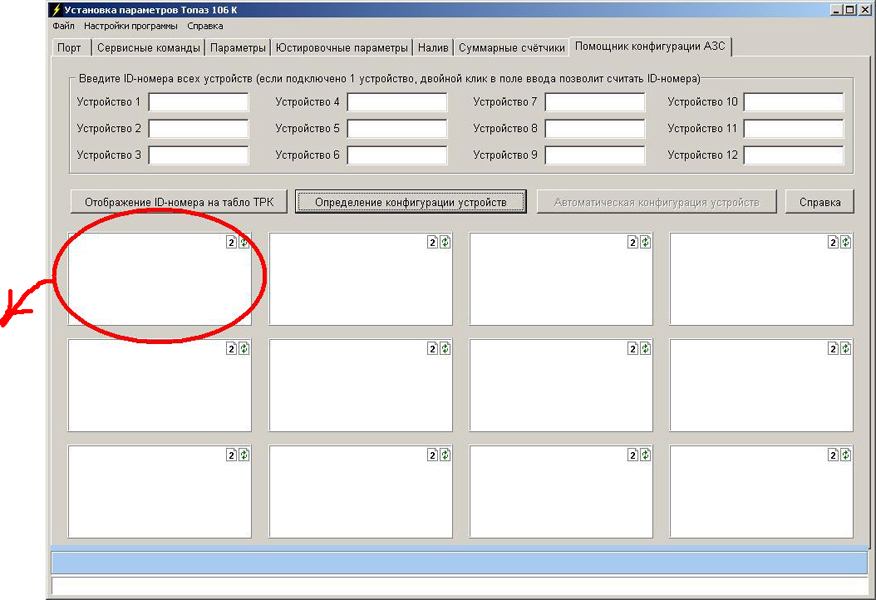

  4. Далее необходимо перейти на вкладку "Помощник конфигурации АЗС/АГЗС", ввести считанный ID- номер в поле "Устройство 1" и нажать клавишу Определение конфигурации устройств". В окне №1 будет выведена информация в графическом виде о конфигурации данного устройства;

    Настройка ГНК FAS Настройка ГНК FAS

  5. Далее необходимо кликнуть по адресу (номеру) рукава. Откроется меню управления рукавом, где можно изменить его адрес и режим работы;

    Настройка ГНК FAS Настройка ГНК FAS

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

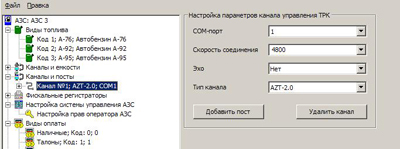

  1. Для каналов управления ТРК:
  • Номер COM-порта, к которому подключен канал управления;
  • Скорость соединения с ТРК – 4800;
  • Эхо отсутствует;
  • Тип создаваемого канала "AZT 2.0";

Настройка системы управления GasKit

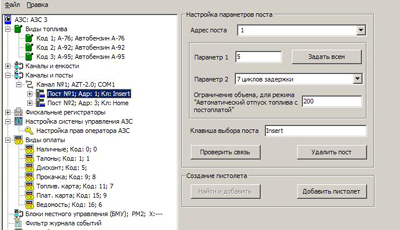

  1. Для параметров поста:
  • Параметр 1 – рекомендуемое значение – 5. Определяет количество цифр в ответе по окончательному объему заправки. Значение зависит от типа ТРК и может быть равно 5 или 6;
  • Параметр 2 – определяет количество циклов задержки при получении окончательных данных заправки. Зависит от типа ТРК и может иметь значения от 3 и выше. При заниженном значении этого параметра окончательный объем, отображаемый в системе управления, может быть меньше, чем тот, который отображается на дисплее ТРК.
    При завышенном значении этого параметра завершение заправки в системе управления будет происходить с задержкой;

Настройка системы управления GasKit


Вы можете задать вопрос в нашем форуме
