Оборудование АЗС, поддерживаемое системой GasKit

Подключение ТРК Gilbarco SK 700 к системе управления АЗС GasKit

Программирование параметров ТРК Gilbarco SK 700

Внимание: При проведении операций программирования пистолеты
ТРК должны быть повешены.

Программирование параметров электроники ТРК Gilbarco SK 700 производится с помощью сервисной клавиатуры. Клавиатура обычно располагается на внутренней стороне дверцы корпуса электроники ТРК.

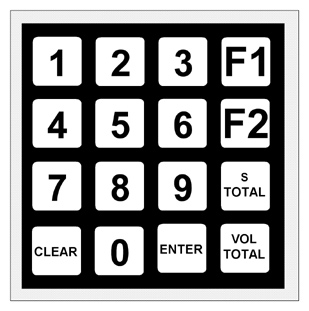

Клавиатура Gilbarco SK 700

Назначение клавиш сервисного пульта (клавиатуры)

Клавиша Назначение
0 - 9 Цифры
F1 Вход в режим программирования, переход
F2 Выход из режима программирования
S TOTAL
VOL TOTAL
ENTER Ввод значения, подтверждение ввода
CLEAR Удаление (стирание) последнего ввода, выход из режимов TOTAL

Для настройки параметров сопряжения с системой управления GasKit необходимо проконтролировать значение нескольких параметров ТРК Gilbarco SK 700.

Внимание: Для изменения большинства параметров могут потребоваться
пароли доступа к уровням программирования ТРК.

Установка типа канала управления ТРК Gilbarco SK 700

Для управления ТРК Gilbarco SK 700 от системы GasKit необходимо задействовать последовательный канал связи Two Wire.
Данный режим устанавливается на уровне программирования №1.

Для входа в режим программирования №1 и установки типа канала
Two Wire нужно:

  • Нажать клавишу "F1";
  • Ввести пароль для уровня №1 "****";
  • Подтвердить ввод пароля "Enter";
  • Ввести код команды "2", "4";
  • Подтвердить код команды "Enter";
  • Ввести режим работы "1";
  • Подтвердить режим работы "Enter";

Для продолжения программирования нажать клавишу "F1".
Для выхода из режима программирования используется клавиша "F2".

Установка сетевых адресов сторон ТРК Gilbarco SK 700

Изменения параметров приема/передачи данных производятся на уровне программирования №2.

Диапазон для сетевых адресов: 1 – 16.

Для входа в режим программирования №2 и установки сетевых адресов
сторон ТРК Gilbarco SK 700 нужно:

  • Нажать клавишу "F1";
  • Ввести пароль для уровня №2 "****";
  • Подтвердить ввод пароля "Enter";
  • Ввести код команды "4", "0";
  • Подтвердить код команды "Enter";
  • Ввести код функции "1";
  • Подтвердить код функции "Enter";
  • Ввести код стороны ТРК "1" или "2";
  • Подтвердить выбор стороны "Enter";
  • Ввести требуемый сетевой адрес ТРК "*";
  • Подтвердить ввод адреса "Enter";

Для продолжения программирования нажать клавишу "F1".

Установка скорости передачи данных

  • Ввести код команды "4", "0";
  • Подтвердить код команды "Enter";
  • Ввести код функции "2";
  • Подтвердить код функции "Enter";
  • Ввести код стороны скорости передачи данных, где
    "1" = 5787 bps
    "2" = 4800 bps
  • Подтвердить ввод "Enter";

Для продолжения программирования нажать клавишу "F1".
Для выхода из режима программирования используется клавиша "F2".

Подключение ТРК Gilbarco SK 700 к системе GasKit

Система управления для АЗС GasKit использует для управления топливораздаточными колонками Gilbarco SK 700 блок сопряжения BS-04-CL6.

Блок сопряжения BS-04-CL6 предназначен для преобразования интерфейса RS232 в интерфейс Current Loop 45mA.

Блок сопряжения BS-04-CL6 позволяет подключить к компьютеру до 12 топливораздаточных колонок (ТРК). При этом могут быть задействованы 6 каналов RS232.

Вид блока сопряжения BS-04-CL6 без крышки:

Схема расположения элементов на плате BS-04-CL6:

Технические данные

Параметр Значение
Число каналов RS232 6
Поддерживаемые линии RxD, TxD
Возможность подключения к каждому RS232 нескольких CURRENT LOOP есть
Интерфейс CURRENT LOOP 45 mA
Число каналов CURRENT LOOP 6
Максимальное число ТРК на каждом канале CURRENT LOOP 2
Максимальное число ТРК для всего устройства 12
Максимальное падение напряжения на каждом приемопередатчике ТРК 3.5 В
Возможность работы CURRENT LOOP в активном режиме есть
Возможность работы CURRENT LOOP в пассивном режиме есть
Изолированный источник питания для каждого канала CURRENT LOOP есть
Максимальная скорость передачи данных, не менее 9600
Потребляемая мощность, не более 30 Вт
Напряжение питания 220 В

Подключение кабеля сетевого питания

Подключение сетевого питания осуществляется через разъем Х1. Провод заземления необходимо соединить с клеммой G.

Подключение BS-04-CL6 к компьютеру

Подключение BS-04-CL6 к компьютеру производится через кабели с разъемами DB9 или DB25.

Схема распайки кабеля:

Контакт на BS-04 Сигнал Разъем DB9 Разъем DB25
R RxD 3 2
T TxD 2 3
G Ground 5 7

Схема подключения топливораздаточных колонок Gilbarco SK 700s

Рекомендуемая схема подключения – одна ТРК – одна петля
CURRENT LOOP – один канал RS232.

Пример подключения одной ТРК Gilbarco SK 700 к одному каналу CURRENT LOOP:

Схема подключения ТРК Gilbarco SK 700

В случае, когда требуется подключить большое количество ТРК и при этом имеется недостаток в COM-портах, допускается подключать к одной петле до 2-х ТРК.

Пример подключения 2-х ТРК Gilbarco SK 700 к одному каналу CURRENT LOOP:

Схема подключения ТРК Gilbarco SK 700

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

1.
Для канала управления поста ТРК:

  • Номер COM-порта, к которому подключена ТРК.
  • Скорость соединения с ТРК. Рекомендуемая скорость 4800.
  • Эхо “Есть”.
  • Тип создаваемого канала “Gilbarco”.


2.
Для параметров поста:

  • Параметр 1 – делитель данных текущей заправки. Зависит от настройки поста и может принимать одно из следующих значений:
    • 1 – данные текущей заправки приходят в сотых долях единицы измерения (литра, рубля).
    • 10 – данные текущей заправки приходят в тысячных долях единицы измерения (литра, рубля).
  • Параметр 2 – определяет единицы измерения данных текущей заправки. Зависит от настройки поста и может принимать одно из следующих значений:
    • Литры (0) – данные текущей заправки измеряются в литрах.
    • Рубли (1) – данные текущей заправки измеряются в рублях.


Вы можете задать вопрос в нашем форуме
