Оборудование АЗС, поддерживаемое системой GasKit

Подключение ТРК/ГНК EUROPUMP с электроникой S4 Computer по протоколу S4Dart

версия ядра =1.05

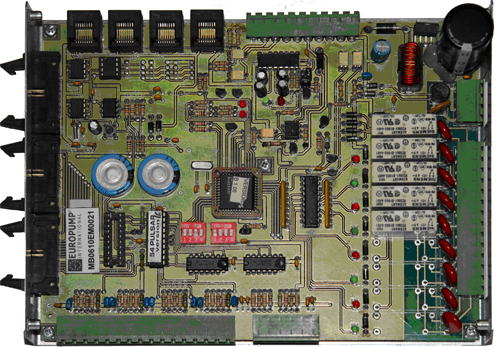

Электроника S4 Computer

Подготовка электроники ТРК/ГНК Europump S4

  1. До проведения операций программирования параметров ТРК/ГНК необходимо прервать связь колонки с системой управления;
  2. Включить электропитание электроники ТРК/ГНК. Колонка перейдет в режим ожидания. На сервисном индикаторе ТРК/ГНК будет отражено текущее состояние колонки;

Вид сервисного индикатора в режиме ожидания

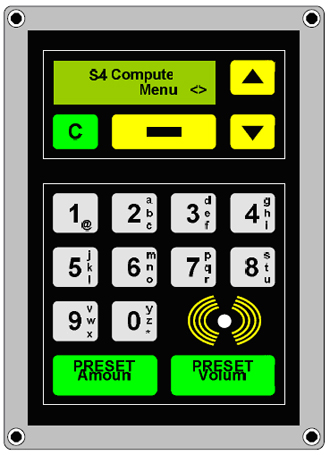

Сервисный индикатор

Программирование параметров работы ТРК/ГНК Europump

Внимание: При проведении операций программирования все пистолеты ТРК/ГНК должны быть повешены.

Программирование параметров электроники ТРК/ГНК производится с помощью сервисной клавиатуры.

Для выбора пунктов меню, перемещения по пунктам и подтверждения или отмены ввода параметров служат следующие клавиши:



Вход в режим программирования (уровень доступа "Техник")

Для программирования большинства параметров ТРК/ГНК необходимо иметь доступ на уровень техника.

Для входа в режим программирования необходимо в режиме ожидания набрать сервисный шестизначный пароль техника и подтвердить ввод нажатием клавиши "Enter". При вводе действительного пароля будет затребован четырехзначный PIN - код техника.

Подтвердить ввод PIN – кода нажатием клавиши "Enter".

В случае успешного ввода отобразится пункт меню "Product Type".


Product Type


Для сопряжения с системой управления GasKit необходимо проверить и при необходимости изменить следующие параметры ТРК/ГНК.

  • протокол (PROTOCOLS);
  • адрес ТРК/ГНК (PUMP NUMBER);
  • скорость обмена по интерфейсу сопряжения (C-LOOP BAUD SPEED);

Протокол "PROTOCOLS".


Протокол "PROTOCOLS"

Войти в меню с помощью клавиши "Enter". В подменю выбрать пункт "S4-Dart" и подтвердить ввод нажатием клавиши "Enter".


S4-Dart

Адрес ТРК/ГНК (PUMP NUMBER);

Для осуществления связи между ГНК и системой управления GasKit каждому посту ТРК/ГНК должны быть присвоены адреса. Адрес задается для первого поста (стороны "А") ТРК/ГНК. Второму посту этой колонки адрес будет назначен автоматически. Адрес поста может быть любым числом от 1 до 99. В дальнейшем установленный параметр должен использоваться при настройке системы управления GasKit.



Внимание: Недопустимо использование одинаковых адресов для разных постов и пистолетов в пределах одного канала управления ТРК.

Скорость обмена по интерфейсу сопряжения (C-LOOP BAUD SPEED)


Скорость обмена по интерфейсу сопряжения (C-LOOP BAUD SPEED)

Возможные варианты установки.

Для сопряжения работы с системой управления GasKit необходимо выбрать параметр 2400, 8, ODD, 1, 4800, 8, ODD, 1 (рекомендуется) или 9600, 8, ODD, 1. В дальнейшем установленный параметр должен использоваться при настройке системы управления GasKit.

Подключение ТРК/ГНК EUROPUMP к системе GasKit

Для подключения ТРК/ГНК к системе управления GasKit используется интерфейс Current Loop. Для согласования интерфейсов используется блок сопряжения BS-04-CL6 или более ранняя модель БС-02-CL.

Подключение сигнального интерфейсного кабеля Current Loop к колонке осуществляется к разъему "COMMUNICATION PORT" компьютера "S4 Computer" на контакты "CL+" (4) и "CL-" (5).

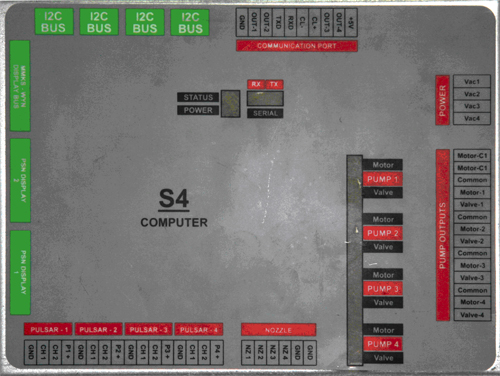

Внешний вид корпуса "S4 Computer".


Внешний вид корпуса "S4 Computer"
Внешний вид корпуса "S4 Computer"
Внешний вид корпуса "S4 Computer"

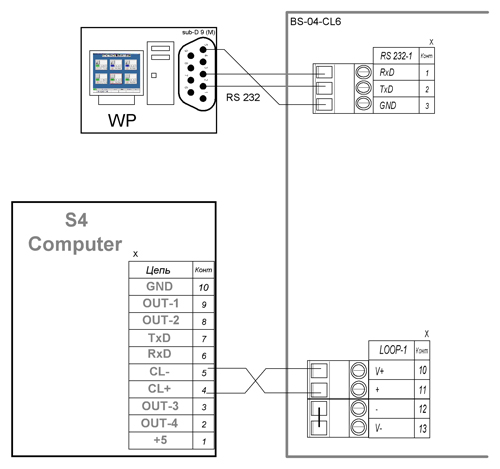

Подключение ТРК/ГНК EUROPUMP по интерфейсу Current Loop.

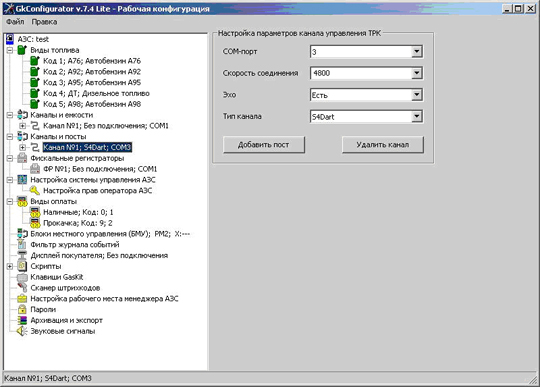

Настройка системы управления GasKit

При настройке системы управления в программе “Настройка GasKit” необходимо задать следующие параметры:

  1. Для каналов управления ТРК/ГНК:
    • Номер COM-порта, к которому подключена ТРК/ГНК (группа ТРК/ГНК);
    • Скорость соединения с ТРК/ГНК зависит от заданного параметра при программировании электроники колонки и может быть равна 1200 bps, 2400 bps, 4800 bps(рекомендуется), 9600 bps или 19200 bps.
    • Параметр эхо: "Есть";
    • Тип создаваемого канала "S4Dart";


Настройка системы управления GasKit

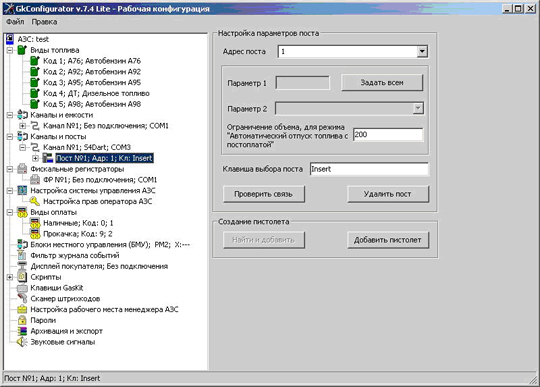

  1. Для параметров поста:
    • Адрес поста ТРК/ГНК. Адреса должны соответствовать заданным параметрам при программировании ТРК/ГНК.


Настройка системы управления GasKit
