Оборудование АЗС, поддерживаемое системой GasKit

Подключение ГНК EUROPUMP с протоколом Gilbarco

Подготовка электроники ГНК Europump

1. До проведения операций программирования параметров ГНК необходимо прервать связь колонки с системой управления.

2. Включить электропитание электроники ГНК. Колонка перейдет в режим ожидания. На сервисном индикаторе ГНК будет отражено текущее состояние колонки.

Вид сервисного индикатора в режиме ожидания

Дисплей ГНК Europump

Вид сервисного индикатора в режиме ожидания при снятом пистолете

Дисплей ГНК Europump

Программирование параметров работы ГНК Europump

Внимание: При проведении операций программирования пистолет ГНК
должен быть повешен.

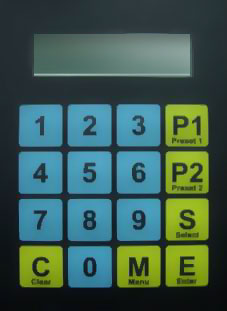

Программирование параметров электроники ГНК производится с помощью сервисной клавиатуры.

Для выбора пунктов меню, перемещения по пунктам и подтверждения или отмены ввода параметров служат следующие клавиши:

"S" [Select]
"M" [Menu]
"C" [Clear]
"E" [Enter]

Вход в меню настроек

Для входа в режим программирования необходимо нажать клавишу "М" на клавиатуре и удерживать ее в течение 3 секунд до появления на сервисном табло клавиатуры пункта меню "Attendant Menu". Для перехода к следующему пункту меню необходимо нажать клавишу "М". Для входа в подменю нажать клавишу "Е". Для выхода из режима программирования нужно нажать клавишу "С".

Дисплей ГНК Europump

Дисплей ГНК Europump

Дисплей ГНК Europump

Пульт ГНК Europump

Главное меню состоит из шести пунктов:

  • ATENDANT MENU
  • MANAGER MENU
  • TECHNICIAN MENU
  • CALIBRATION MENU
  • REPORTS MENU
  • MASTER MENU

Для настройки параметров сопряжения с системой управления GasKit необходимо войти в подменю TECHNICIAN MENU. При входе в подменю необходимо ввести пароль и подтвердить ввод нажатием клавиши "Е". Пароль по умолчанию "0000". При вводе действительного пароля на сервисном индикаторе клавиатуры будет отражен первый пункт технического меню:

Дисплей ГНК Europump

Необходимо установить следующие параметры:

  • время отключения (SHUT OFF TIME);
  • тип дисплея (DISPLAY TYPE);
  • положение десятичной точки при отображении объема;
  • адрес поста;
  • уровень сортов;
  • параметры связи с системой управления;
  • порт последовательной связи;
  • положение десятичной точки при отображении цены;
  • тип теста дисплея.

Время отключения (SHUT OFF TIME)

Дисплей ГНК Europump

Для корректной работы параметру "SHUT OFF TIME" должно быть присвоено значение "00" - Никогда. Отключение колонки будет происходить через 4 минуты после прекращения любых действий.

Дисплей ГНК Europump

Для изменения параметра нажать "Е" и задать параметр при помощи цифровой клавиатуры.

Для сохранения параметра в памяти электроники снова нажать "Е". При сохранении параметра на сервисном индикаторе кратковременно появиться сообщение "STORED".

Тип дисплея (DISPLAY TYPE SELECTION)

Следующему параметру DISPLAY TYPE необходимо присвоить значение 866.

Данной функцией задается количество символов, отображаемых в различных секциях дисплея ТРК.

Значение 866:

8 - символов в строке СУММА;

6 - символов в строке ЛИТРЫ;

6 - символов в строке ЦЕНА.

Дисплей ГНК Europump

Положение десятичной точки при отображении объема (VOLUME DISPLAY DOT POSITION)

Функция служит для определения положения точки в строке дисплея литры. Данному параметру необходимо присвоить значение 0000.00, задающее отображение двух ведомых нолей за точкой.

Дисплей ГНК Europump

Адреса поста (DISP. ADR.)

Для осуществления связи между ГНК и системой управления GasKit каждому заправочному посту должен быть присвоен адрес.

Дисплей ГНК Europump

Дисплей ГНК Europump

Рекомендуется назначать адрес равным номеру поста. Адрес поста может быть любым числом от 1 до 16. В дальнейшем установленный параметр должен использоваться при настройке системы управления GasKit.

Для выхода из режима без сохранения изменений нажать "C".

Уровень сортов (GRADE LEVEL)

Дисплей ГНК Europump

Дисплей ГНК Europump

Параметры связи с системойуправления (serial communication parameter setting)

Дисплей ГНК Europump

Дисплей ГНК Europump

Возможные варианты установки.

Для сопряжения работы с системой управления GasKit необходимо выбрать параметр GILB. 9600, E, 8, 1 или GILB. 5787, E, 8, 1. В дальнейшем установленный параметр должен использоваться при настройке системы управления GasKit.

Порт последовательной связи (serial port setting)

Дисплей ГНК Europump

Возможные варианты установки.

Для сопряжения работы с системой управления GasKit необходимо выбрать параметр RS232 & 2-WIRE. В данном режиме будут задействованы интерфейсы RS-232 и токовая петля (2-WIRE).

Положение десятичной точки при отображении цены (unit price dot position set)

Данному параметру необходимо присвоить значение 0.00, задающее отображение двух ведомых нолей за точкой и одного ведущего ноля.

Дисплей ГНК Europump

GDP 2 XX.XX (gilbarco mode unit price dot position set)

Для согласования с используемым протоколом GILBARCO необходимо задать параметр GPD 2 (ХХ.ХХ). Задается формат отображения в секции «ЦЕНА» на дисплеях ТРК.

Дисплей ГНК Europump

Тип теста дисплея (DISP.TEST)

Дисплей ГНК Europump

В зависимости от конкретной конфигурации ТРК может использоваться один или два дисплея покупателя для каждого пистолета (на одной или двух сторонах ТРК). В случае использования одного дисплея (на одной стороне) необходимо присвоить значение DISP.TEST SINGLE. При использовании двух дисплеев (по обеим сторонам) для отображения данных текущей заправки - DISP.TEST DOUBLE. Возможно отключение данной функции путем задания функции параметра DISP.TEST OFF.

Установить параметр «цена» с помощью сервисной клавиатуры.

Для задания цен необходимо зайти в MANAGER MENU. Процедура входа в меню аналогична TECHNICIAN MENU. Пароль для входа по умолчанию "0000". В MANAGER MENU необходимо выбрать пункт SET Price. В секции ENTER PRICE No нажатием клавиш от 1 до 5 указать тип цены и войти в подменю SET PRICE и задать цену. Подтвердить ввод клавишей ENTER.

Дисплей ГНК Europump Дисплей ГНК Europump

Для активации режима отпуска на ТРК должна быть открыта смена (необходима авторизация). Открытие смены производится через меню ATTENDANT MENU. Переход к дальнейшим настройкам осуществляется аналогично изложенным в описании процедуры входа в TECHNICIAN MENU. Пароль для входа по умолчанию "0000". При успешном вводе пароля на дисплее на короткое время отобразится сообщение "ALREADY LOGGED".

Дисплей ГНК Europump

После ввода действительного пароля необходимо перейти к пункту меню ATTENDANT LOGIN. Для открытия смены указать ID (номер смены). Подтвердить ввод клавишей ENTER. После подтверждения ввода на дисплее отобразится строка "STORED" на короткое время. Смена будет открыта.

Данная функция дает возможность отслеживать сменные счетчики ТРК. Если каждой смене присвоен ID номер и при пересменке на АЗС будет указываться этот номер, электроника ТРК сможет самостоятельно вести сменный учет топлива.

Для работы ТРК достаточно один раз выполнить функцию ATTENDANT LOGIN в начале эксплуатации и работать с одним ID номером.

При необходимости текущая смена может быть закрыта. Действия для закрытия смены аналогичны действиям для открытия смены. После входа в ATTENDANT MENU и ввода действительного пароля необходимо перейти к пункту меню ATTENDANT LOGOFF.

Для закрытия смены указать ID текущей смены (номер смены). Подтвердить ввод клавишей ENTER. Без авторизации (при закрытой смене) отпуск топлива невозможен.

Подключение ГНК EUROPUMP к системе GasKit

Для подключения ГНК к системе управления GasKit рекомендуется использовать 2-WIRE. Для согласования интерфейсов используется блок сопряжения BS-04-CL6 или более ранняя модель БС-02-CL.

Подключение сигнального интерфейсного кабеля 2-WIRE к колонке осуществляется к разъему JP2 платы "S4 Pro-C version 3.04" на контакты 3 и 4.

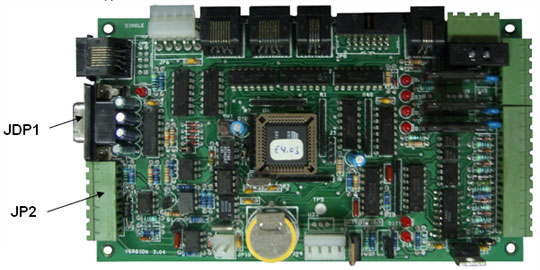

Внешний вид платы "S4 Pro-C version 3.04".

ГНК Europump: S4 Pro-C version 3.04

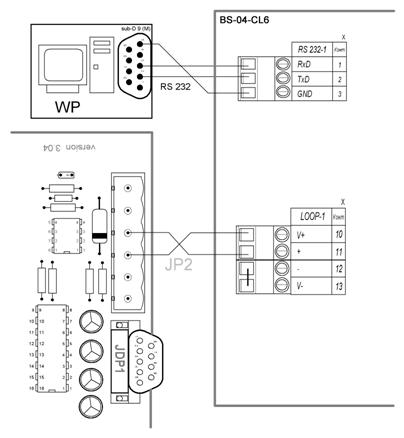

Подключение ГНК EUROPUMP по интерфейсу 2-WIRE.

Подключение ГНК Europump

При необходимости может быть осуществлено подключение колонок по интерфейсу RS232.

Внимание: Не рекомендуется использовать подключение с использованием RS232 в режиме эксплуатации АЗС в виду особенностей интерфейса и отсутствия электрической развязки соединения.

Для подключения используется стандартный кросс кабель RS232 DB9F-DB9M. Подключение осуществляется к разъему JDP1 электронной платы "S4 Pro-C version 3.04".

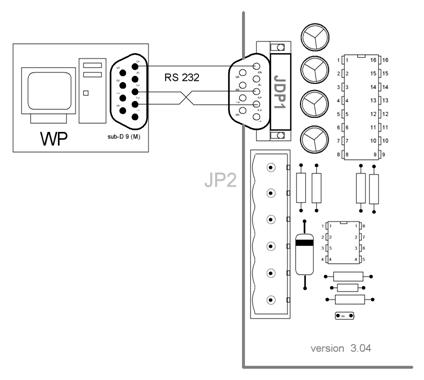

Подключение ГНК EUROPUMP через порт RS232.

Подключение ГНК Europump

Настройка системы управления GasKit

При настройке системы управления в программе "Настройка GasKit" необходимо задать следующие параметры:

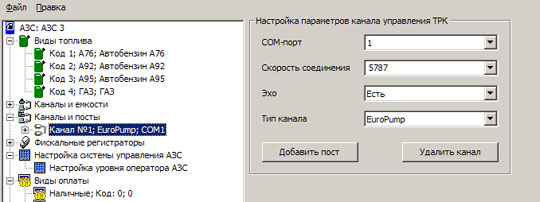

1. Для каналов управления ГНК:

  • Номер COM-порта, к которому подключена ГНК (группа ГНК).
  • Скорость соединения с ГНК зависит от заданного параметра при программировании электроники колонки и может быть равна 9600 bps или 5787 bps.
  • Параметр эхо: "Нет" - при использовании интерфейса RS 232, "Есть" - при использовании интерфейса 2-WIRE.
  • Тип создаваемого канала "Europump".

Настройка ГНК Europump

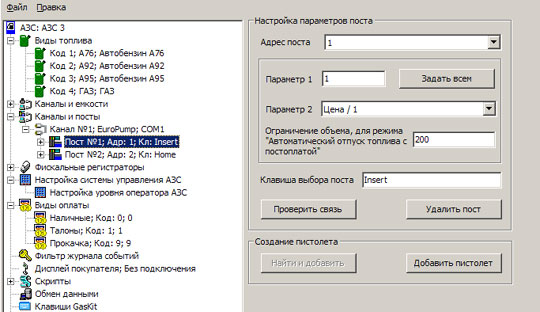

2. Для параметров поста:

  • Адрес поста ГНК. Адреса должны соответствовать заданным параметрам при программировании ГНК.

Настройка ГНК Europump
