Подключение ТРК ADAST к системе управления АЗС GasKit

Система управления АЗС GasKit поддерживает работу с ТРК ADAST, оборудованных контроллерами ADP1/2, ADP1/M, ADP2/M, ADPMPD и ADPMPD/M (производитель – компания BetaControl).

Управление этими контроллерами осуществляется по интерфейсу RS485 (2-wire), логический протокол Easycall.

В комплект поставки системы управления GasKit для ТРК ADAST включается интерфейсная плата CP-132UL-I или CP-132I с двумя портами RS485. Каждый порт имеет оптическую развязку и защиту от перенапряжения. К каждому порту может быть подключено до 32 постов (это ограничение протокола Easycall). Теоретически все ТРК, находящиеся на АЗС, можно подключить к одному из портов. Но с целью повышения надежности и снижения уровня помех рекомендуется все ТРК на АЗС разделить на две группы и подключить каждую группу через свой порт RS485.

Иногда для снижения помех необходимо использовать терминальные резисторы. Обычно это резисторы с номиналом 120 Ом, которые устанавливаются в непосредственной близости от оконечных устройств магистрали.

Подключение каждой группы ТРК к плате CP-132UL-I (CP-132I) осуществляется через разъемы DB9 (F), которые также включены в поставку.

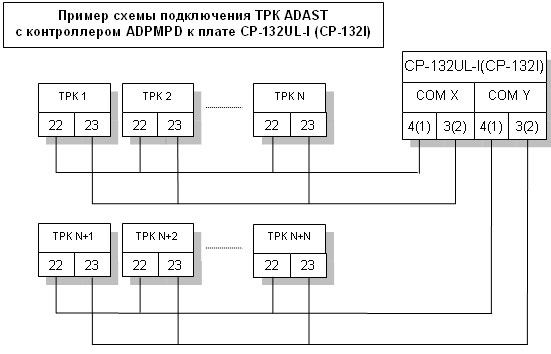

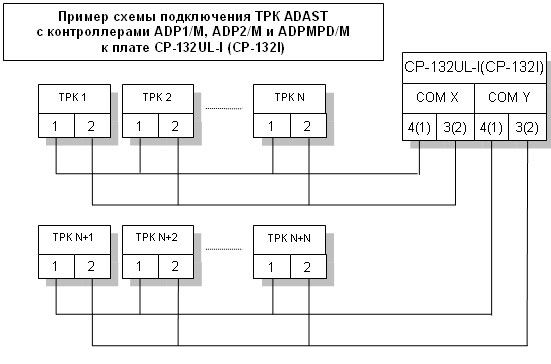

Номера контактов для подключения CP-132UL-I к различным контроллерам.

Сигналы	CP-132UL-I (CP-132I)	ADP1 ADP2	ADP1/M ADP2/M	ADPMPD	ADPMPD/M
DATA+ (B)	DB9:3 (2)	X14:3	X10:2	X11:23	X11:2
DATA- (A)	DB9:4 (1)	X14:2	X10:1	X11:22	X11:1

На интерфейсной плате необходимо правильно установить DIP-переключатели для работы в режиме RS485 (2-wire) с использованием ADDC (Automatic Data Direction Control).

	Установка DIP-переключателей		Схема
	S1	S2
RS485 (2-wire)	ON	ON

Настройка ТРК ADAST для работы с системой управления АЗС GasKit

Для организации связи между системой управления GasKit и ТРК ADAST необходимо запрограммировать определенные параметры в ТРК. Программирование ТРК выполняется при помощи сервисной клавиатуры.

Необходимые условия для перехода в режим установки параметров:

1. С момента последнего включения контроллера ТРК пистолет не снимался.
2. Завершенные трансакции должны быть подтверждены.

Внешний вид сервисного пульта, работающего через инфракрасный порт:

Последовательность действий для программирования ТРК:

1. Нажмите на сервисном пульте клавишу “S” во время задержки после включения или по истечении этой задержки, но до снятия пистолета.

   В первой строке дисплея (строка общей стоимости) отобразится “PArAПS”, а в третьей строке (строка цены за единицу) – номер версии программного обеспечения.
2. При нажатии клавиши “0” в строке объема отобразится значение параметра, а в строке цены за единицу “P-” и номер параметра.

   При повторном нажатии клавиши “0” последовательно просматривается список параметров.
3. При нажатии клавиши “+” значение отображаемого параметра увеличивается, при нажатии клавиши “-” значение отображаемого параметра уменьшается.
4. При нажатии клавиши “0” подтвердится текущее отображаемое значение параметра и осуществится переход к следующему параметру.
5. Режим “установка параметров” завершается нажатием клавиши “S”.

Список параметров ТРК, влияющих на связь между ТРК и системой GasKit:

Номер пар-ра	Описание	Диапазон значений	Заводская установка	Необходимое значение
1	Адрес поста заправки (сторона колонки А). Адрес каждого поста должен быть уникальным на данной АЗС. Значение 0 означает, что поста не существует.	0-32	1	*
2	Адрес поста заправки (сторона колонки B). Адрес каждого поста должен быть уникальным на данной АЗС. Значение 0 означает, что поста не существует.	0-32	2	*
51	Переключение режима AUTO/MAN: 0 – автоматический режим (управление отпуском нефтепродуктов только через систему управления АЗС); 1 – ручной режим (отпуск нефтепродуктов при снятии пистолета).	0-1	0	0
57	Скорость коммуникации: 0 – скорость передачи 9600 бод; 1 – скорость передачи 19200 бод.	0-1	0	0

Примечание:

* - рекомендуется установить адрес поста заправки равным номеру поста.

Настройка системы управления GasKit

При настройке системы GasKit необходимо задать следующие параметры:

1.

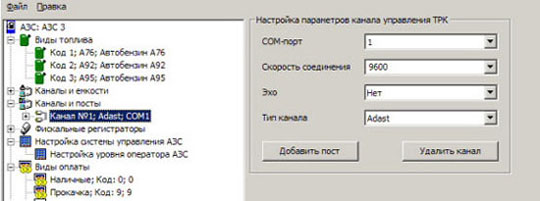

Для каналов управления ТРК:

• Номер COM-порта, к которому подключена ТРК (группа ТРК).
• Скорость соединения с ТРК (9600 или 19200). Зависит от установленной при конфигурации ТРК.
• Эхо отсутствует.
• Тип создаваемого канала “Adast”.

2.

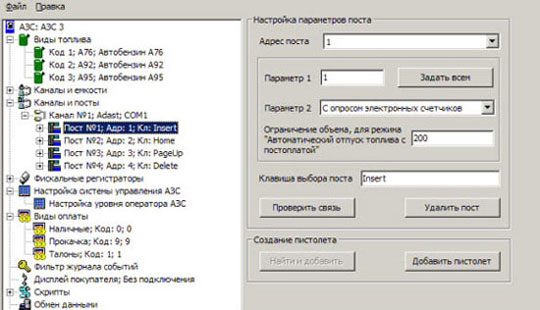

Для параметров поста:

• Адрес поста ТРК. Адреса должны соответствовать заданным параметрам при программировании ТРК.
• Параметр 1 – делитель значения суммарного электронного счетчика, полученного от ТРК. Целое положительное число, которое зависит от типа ТРК. Если ТРК возвращает значение счетчика в сотых долях литра, то значение делителя должно быть равно 1. Если ТРК возвращает значение счетчика в тысячных долях литра, то 10 и т.д.
  Значение параметра можно определить, сопоставляя значения счетчиков отображаемых на дисплее ТРК и в системе управления.
• Параметр 2 – определяет, поддерживает ли ТРК опрос электронных счетчиков. Зависит от версии программного обеспечения ТРК. Может принимать одно из следующих значений:

• С опросом электронных счетчиков – ТРК поддерживает опрос электронных счетчиков.
• Без опроса электронных счетчиков – ТРК не поддерживает опрос электронных счетчиков.
