Инструкция по подключению трекера G200X к GasNet FMC

• Стандартный комплект поставки терминала G200X;

• Расположение разъемов на терминале G200X;

• Установка SIM-карты;

• Подключение терминала G200X к бортовой сети;

• Программирование терминала G200X;

• Регистрация трекера

Стандартный комплект поставки терминала G200X

Наименование	Количество (шт.)
Терминал G200X (http://www.cybergraphy.com)	1
GPS-Антенна	1
GSM/GPRS-Антенна	1
ATX 24 разъем	1
Кабель питания от бортовой сети транспортного средства	1

Расположение разъемов на терминале G200X

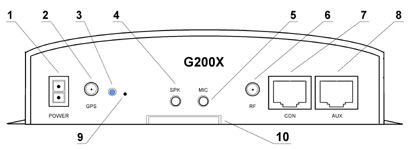

Лицевая панель:

Обозначение	Назначение разъема	Тип интерфейса
1	Электропитание устройства	2-Pin Molex
2	GPS-антенна	RF
3	Индикатор состояния (статуса) устройства	LED
4	Громкоговоритель	Audio out
5	Микрофон	Audio in
6	GSM-антенна	RF
7	Консольный порт (для программирования)	RS-232, RJ45
8	AUX/APP-порт	RS-232, RJ45
9	Вкл./Выкл. внутренней батареи питания	switch
10	Крышка держателя SIM-карты

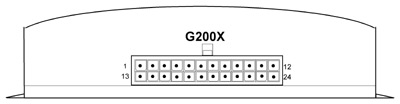

Задняя панель (ATX 24 PIN):

Внимание: Необходимо избегать короткого замыкания PIN 3 (+5 В.) с другими контактами разъема. Замыкание может привести к повреждению устройства!

Номер контакта	Тип сигнала	Назначение ввода/вывода
PIN 1	Вход	Вход 5,0 – 50,0 В.
PIN 2	Земля (GND), общий	-5 В., внешние датчики
PIN 3	Выход	Выход +5 В., внешние датчики
PIN 4	Вход	Вход датчика вибрации
PIN 5	Выход реле	Управление светом
PIN 6	Выход реле	Открывание центрального замка
PIN 7	Выход реле	Закрывание центрального замка
PIN 8	Выход реле	Включение сирены
PIN 9	Вывод реле блокировки	Блокировка зажигания
PIN 10	Вывод реле блокировки	Блокировка зажигания
PIN 11	Вывод реле блокировки	Блокировка зажигания
PIN 12	CAN-шина (опционально)	Земля CAN-шины
PIN 13	Вход	Дискретный вход, 0-50 В.
PIN 14	Вход	Дискретный вход, 0-50 В.
PIN 15	Вход	Дискретный вход, 0-50 В.
PIN 16	Вход	Дискретный вход, 0-50 В.
PIN 17	Вход	Дискретный вход, 0-50 В.
PIN 18	Выход	Аналоговый выход, 0-3, 3В.
PIN 19	Вход	Аналоговый вход, 0-75, 9 В.
PIN 20	Вход	Аналоговый вход, 0
PIN 21	Вход	Аналоговый вход, 0
PIN 22	Вход	Аналоговый вход, 0
PIN 23	CAN (опционально)	L CAN-шины
PIN 24	CAN (опционально)	H CAN-шины

AUX/APP-порт терминала G200X:

AUX/APP-порт устройства предназначен для подключения различных внешних устройств. К порту могут быть подключены: датчик температуры, сканер штрихкодов, Интернет-видеокамера, RFID-считыватель или другое COM-порт устройство (устройства не включены в стандартный комплект поставки устройства, приобретаются отдельно).

Внимание: Необходимо избегать короткого замыкания PIN 0 с другими контактами разъема. Замыкание может привести к повреждению устройства!

Номер контакта	Назначение контакта
Pin 0	Вывод питания 5 В. для внешних COM-устройств
Pin 1	Не используется
Pin 2	Не используется
Pin 3	Не используется
Pin 4	Не используется
Pin 5	RS-232 TxD, DB9-3
Pin 6	RS-232 RxD, DB9-4
Pin 7	Земля, общий для RS-232 и вывода питания 5 В., DB9-1

Установка SIM-карты

Перед установкой SIM-карты в терминал необходимо снять защиту PIN-кодом.
Отключить защиту можно при помощи любого мобильного (GSM) телефона.

Внимание: Способы отключения функций защиты будут отличаться в зависимости от модели и производителя телефона. Инструкции можно найти в документации к GSM-телефону!

После разблокировки SIM-карты ее необходимо установить в держатель терминала G200X. Крышка держателя расположена в нижней части устройства.

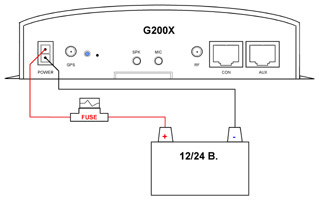

Подключение терминала G200X к бортовой сети

Внимание: Питание терминала G200X должно осуществляться от источника постоянного тока! Допустимый диапазон питания от 12 до 30 В.
При подключении необходимо соблюдать полярность. Несоблюдение полярности может привести к повреждению устройства!

Подключение GPS/GPRS терминала к бортовой сети электропитания транспортного средства осуществляется с помощью соответствующего кабеля (включен в стандартный комплект поставки устройства). Питание подается от бортовой сети транспортного средства на разъем POWER терминала.
При необходимости устройство можно подключить к источнику постоянного тока (5-30В, 200мА). Такое подключение может понадобиться для предварительного программирования, настроек и замене программного обеспечения G200X вне транспортного средства.

Подключение терминала G200X к COM-порту компьютера

Для программирования GPS/GPRS терминала необходим соответствующий кабель подключения к COM-порту компьютера (не включен в стандартный комплект поставки устройства, приобретается отдельно). Данный кабель может быть изготовлен самостоятельно в соответствии с приведенной схемой распайки.

Назначение контактов разъема CON-порта устройства G200X:

Внимание: Необходимо избегать короткого замыкания PIN 0 с другими контактами разъема. Замыкание может привести к повреждению устройства!

Номер контакта	Назначение контакта
Pin 0	Вывод питания 5 В.
Pin 1	Консольный RS-232 Tx, DB9-2
Pin 2	Консольный RS-232 Rx, DB9-3
Pin 3	Не используется
Pin 4	Не используется
Pin 5	Не используется
Pin 6	Не используется
Pin 7	Земля, общий для RS-232 и вывода питания 5 В., DB9-5

Программирование терминала G200X (http://www.cybergraphy.com)

Для осуществления программирования может использоваться программа RsRec.exe. Данная программа доступна для скачивания с сайта производителя устройства. http://www.cybergraphy.com/doc/rsrec.zip

Настройка

1. Подключить трекер к COM-порту.


2. Подсоединить к трекеру антенны.


3. Подключить питание.

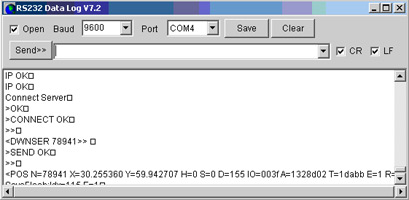

4. Запустить программу RsRec.exe.







5. Поставить галочку около Open.


6. Выбрать COM-порт.


7. Послать терминалу сообщения:



   Установить часовой пояс UTC (он обязательно должен быть 0)	<TZONE=0>
   Установить дату и время	<SRTC 2008 06 20 15 37 00>
   GPS не учитывает показания датчика движения	<MFIX=0>
   Разрешить блочную передачу данных	<BUK=1>
   Включить подтверждения	<GRS=1>
   Настроить GPRS. Пример приведен для оператора Megafon Северо-Запад.	<APN=internet> <USERNAME=gdata> <PASSWORD=gdata>
   Настроить параметры сервера	<SVR=213.182.187.xxx> <PORT=6551,8001>
   Включить режим передачи через GPRS	<MOD=1>
   Разрешить досылку трека	<FS=1>
   Очистить флеш-память	<FORMAT>



8. Отключить питание.


9. Вставить SIM-карту.


10. Включить питание.



Регистрация трекера в GasNet FMC System

1. Зайти на сайт мониторинга транспорта GasNet FMC. Адрес сайта Вы можете уточнить у наших специалистов.


2. Ввести логин и пароль учетной записи администратора.

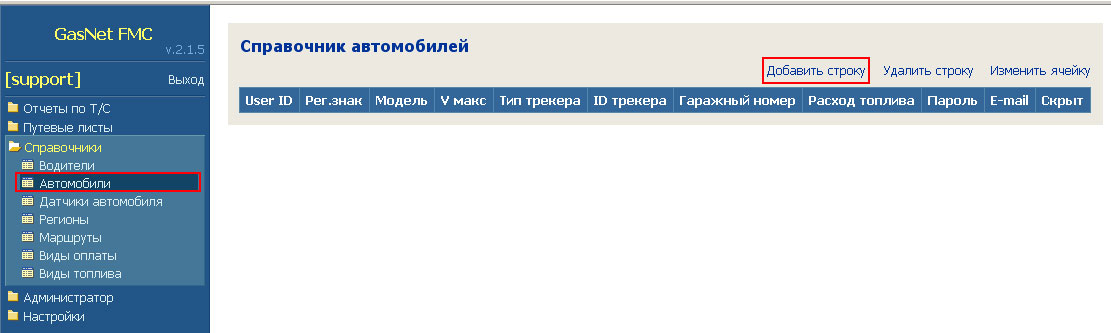

3. В навигационном меню выбрать раздел "Справочники".


4. Перейти на страницу "Автомобили".


5. Выбрать ссылку "Добавить строку" (клавиша Insert).

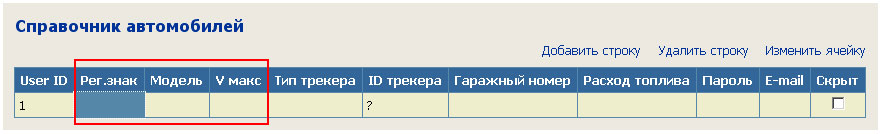

6. В поле "Регистрационный знак" ввести номер автомобиля, на который установлен трекер.


7. В поле "Модель" ввести модель автомобиля.


8. В поле "Максимальная скорость" ввести максимально разрешенную скорость автомобиля.

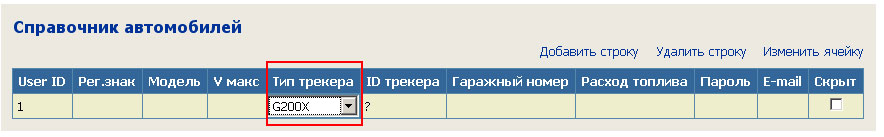

9. В поле "Тип трекера" выбрать G200X из выпадающего списка.

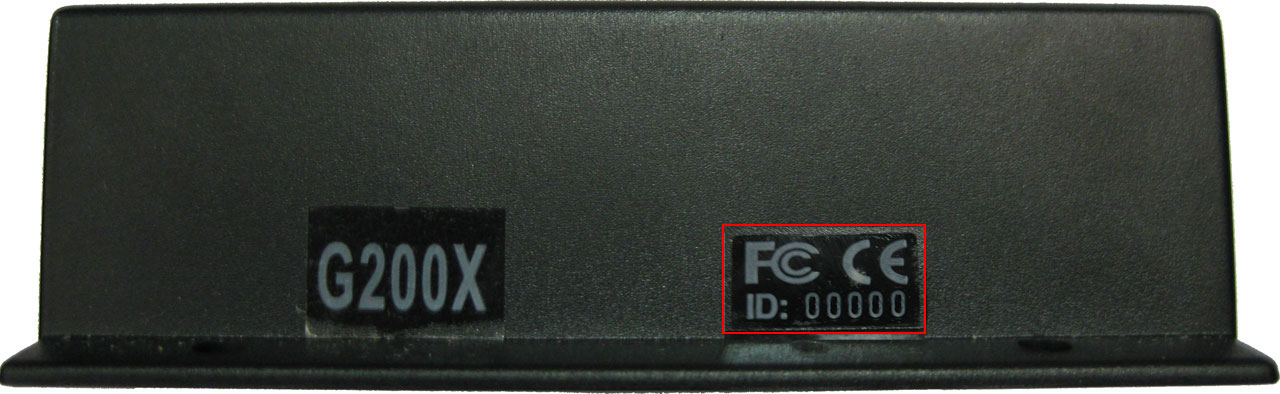

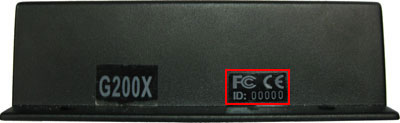

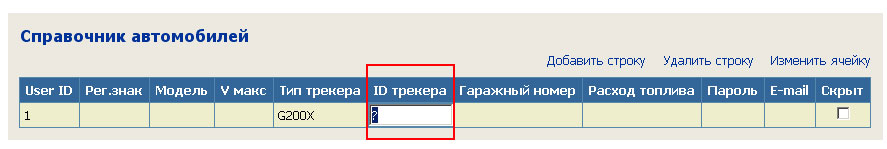

10. В поле "ID трекера" ввести ID трекера, указанный на боку устройства.





11. Остальные поля не обязательны для заполнения.
